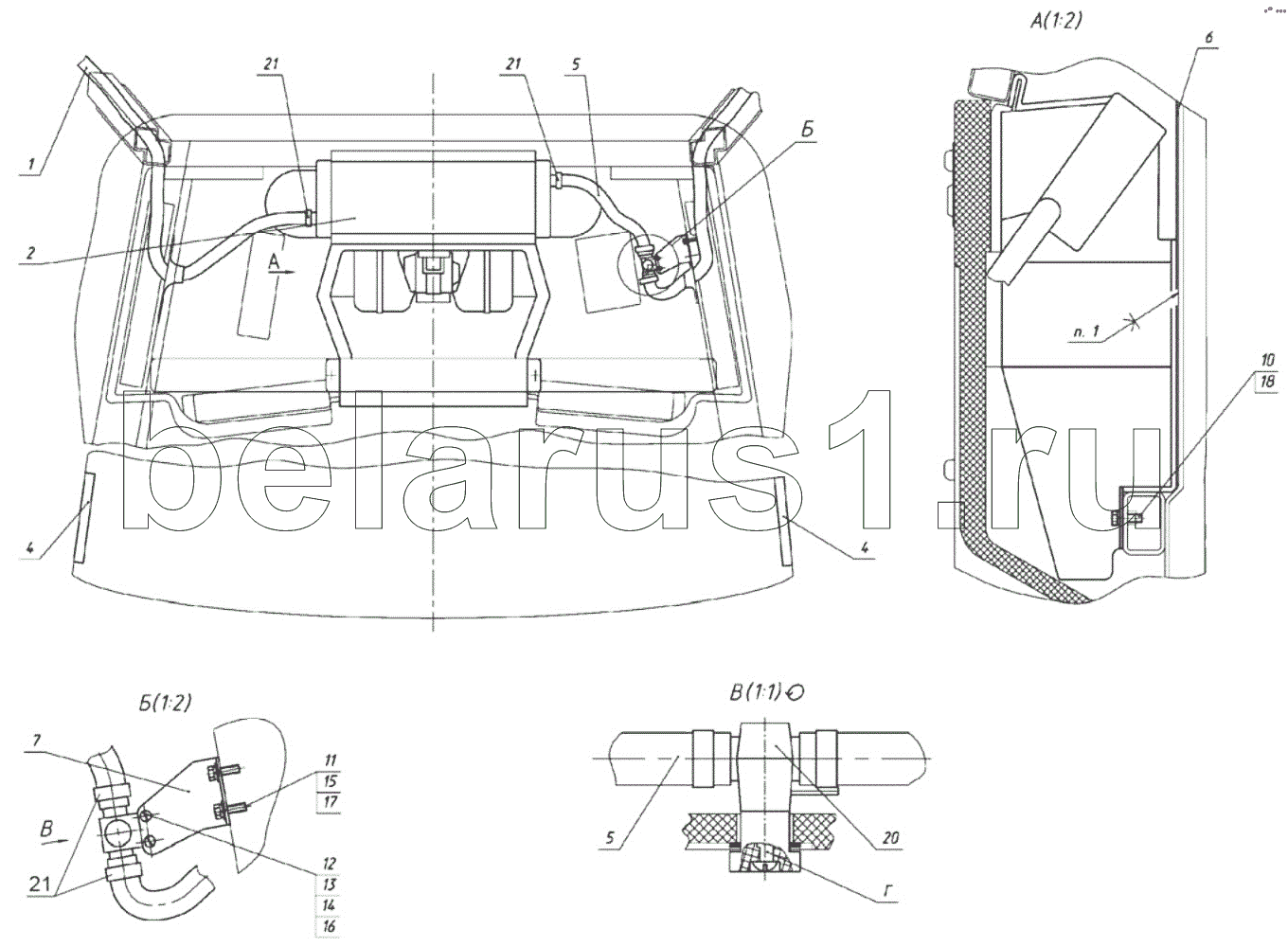

Каталог запасных частей к технике: МТЗ 1523.5. Система отопления и вентиляции
1
2
4
4
5
5
6
7
10
11
12
13
14
15
16
17
18
20
21
21
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-8101010-Б | 1522-8101010-Б | Система отопления и вентиляции | |
| 1 | 1523-8101080 | Арматура отопителя | |
| 2 | 1522-8101100 | Отопитель - вентилятор | |
| 4 | 2522-8104010 | Установка фильтра | |
| 5 | 1522-8101012-06 | Шланг | |
| 6 | 1522-8101013-02 | Уплотнитель | |
| 7 | 1522-8101034 | Кронштейн | |
| 10 | Болт М8-6дх25.88.35.019 | Болт | |
| 11 | Болт М6-6дх25.88.35.019 | Болт | |
| 12 | Винт В.М5-6дх16.58.019 | Винт | |
| 13 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | |
| 14 | Шайба С.5.01.019 | Шайба | |
| 15 | Шайба С.6.01.019 | Шайба | |
| 16 | Шайба 5 Т | Шайба | |
| 17 | Шайба 6 Т | Шайба | |
| 18 | Шайба 8Т | Шайба 8Т | |
| 20 | Кран ПО 11 | Кран | |
| 21 | 20-32/9-C6W | Хомут NORMA TORRO | |
| 21 | 20¬32/971 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
