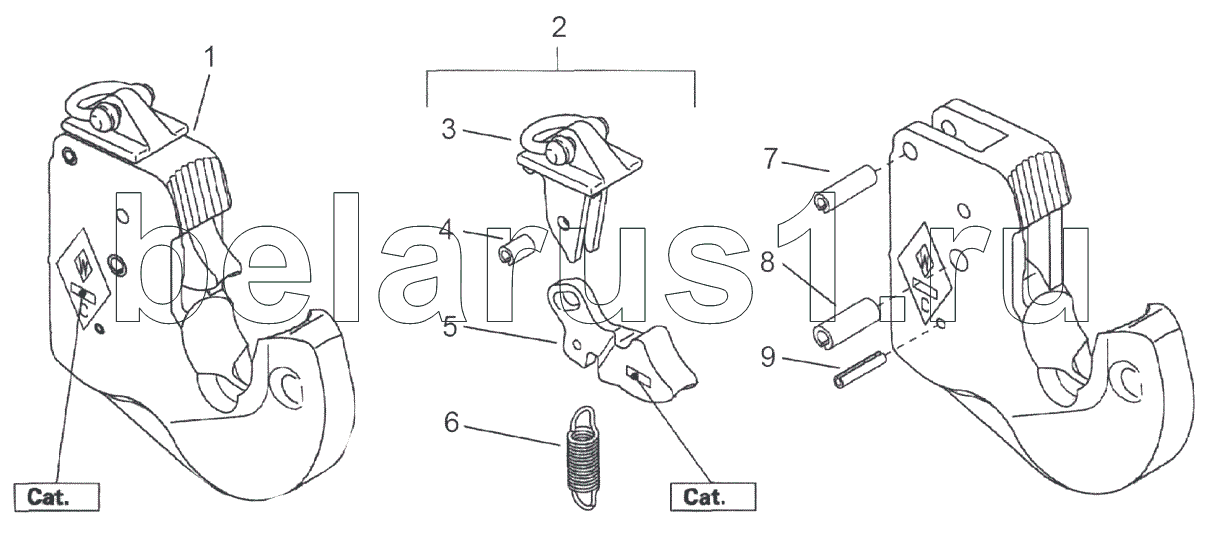

Каталог запасных частей к технике: МТЗ 1523.5. Захват «Walterscheid» 3кат.
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 574935 | Захват нижний | |
| 2 | 506619 | Комплект защелки С 200002 | |
| 3 | 506621 | Крышка приводного механизма 200030 | |
| 4 | 506627 | Пружинный штифт 8х18 309988 | |
| 5 | 506626 | Защелка С 308578 | |
| 6 | 506625 | Пружина 308524 | |
| 7 | 506624 | Пружинный штифт 10х36 308520 | |
| 8 | 506630 | Пружинный штифт 13х36 099599 | |
| 9 | 506629 | Пружинный штифт 6х32 099435 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
