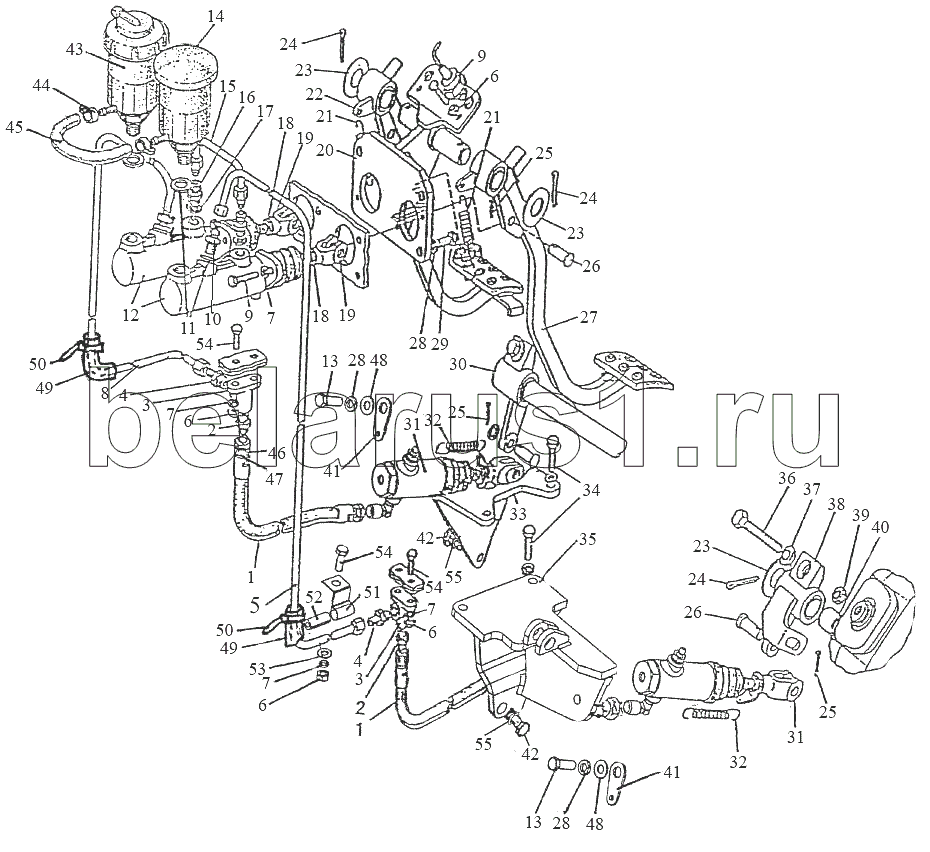

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Управление тормозами
1523М-3503700
1
1
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
28
28
28
29
30
31
31
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
44
45
46
47
48
48
49
49
50
50
51
52
53
54
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523М-3503700 | 1523М-3503700 | Управление тормозами | |
| 1 | 923-3503200 | Рукав | |
| 1 | S 74 74 525 | Рукав гибкий тормозов | |
| 2 | 822-3503155 | Штуцер | |
| 3 | 80В-1602106-Б | Угольник | |
| 4 | 822-3503701 | Штуцер | |
| 5 | 1522-3503070 | Трубопровод | |
| 6 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | 1522-3503080 | Трубопровод | |
| 9 | Болт М8-6дх35.88.35.019 | Болт | |
| 10 | 822-3503083 | Штуцер | |
| 11 | Д18-055А | Кольцо | |
| 12 | S73067386 | Цилиндр «CARLISLE» | |
| 13 | Болт М10-6gх30.88.35.019 | Болт | |
| 14 | 822-3503090 | Заказать Заказать | Бачок |
| 15 | 822-3503100 | Трубопровод | |
| 16 | 822-3503084 | Штуцер | |
| 17 | 36-1104788 | Прокладка | |
| 18 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 19 | 822-3502203 | Заказать | Вилка |
| 20 | 923-3503720 | Кронштейн | |
| 21 | 70-4616033 Зам. | Пружина | |
| 22 | 923-3503730 | Педаль правая | |
| 23 | 50-3503071 | Шайба | |
| 24 | Шплинт 5х36.019 | Шплинт 5х36.019 | |
| 25 | Шплинт 3,2х18.019 | Шплинт | |
| 26 | Палец 12х32 | Палец 12х32 | |
| 27 | 923-3503740 | Педаль левая | |
| 28 | Шайба 10.ОТ | Шайба | |
| 29 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 | |
| 30 | 1523М-3503045 | Рычаг правый | |
| 31 | 822-1602550-Б | Цилиндр рабочий | |
| 31 | 2022-3503550 | Цилиндр рабочий | |
| 32 | 50-1310158-Б | Пружина | |
| 33 | 1523М-3503040-Б | Кронштейн правый | |
| 34 | Болт М10-6gх40.88.35.019 | Болт | |
| 35 | 1523М-3503030-Г | Кронштейн левый | |
| 36 | 70-3503019 | Заказать | Болт |
| 37 | 70-3503018 | Заказать | Шайба |
| 38 | 1523М-3503025 | Рычаг левый | |
| 39 | Гайка М12х1,25-6Н.04.019 | Гайка | |
| 40 | 1523М-3503015 | Валик | |
| 41 | 923-1602116 | Ушко | |
| 42 | Болт М12-6gх40.88.35.019 | Болт | |
| 43 | 822-3503090-01 | Заказать | Бачок |
| 44 | 12-22, 971 | Хомут | |
| 44 | 12-20, 9-C6W | Хомут | |
| 45 | 822-3503098 | Шланг | |
| 46 | 923-3503221 | Ниппель | |
| 47 | Д80-4607212 | Гайка | |
| 48 | Шайба С 10.01.019 | Шайба | |
| 49 | 1522-3503703 | Трубка | |
| 50 | 80-3723045 | Манжета | |
| 51 | 48-1104016 | Хомутик | |
| 52 | 1522-2407317 | Трубка | |
| 53 | Шайба С 8.01.019 | Шайба | |
| 54 | Болт М8-6дх25.88.35.019 | Болт | |
| 55 | Шайба 12.ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
