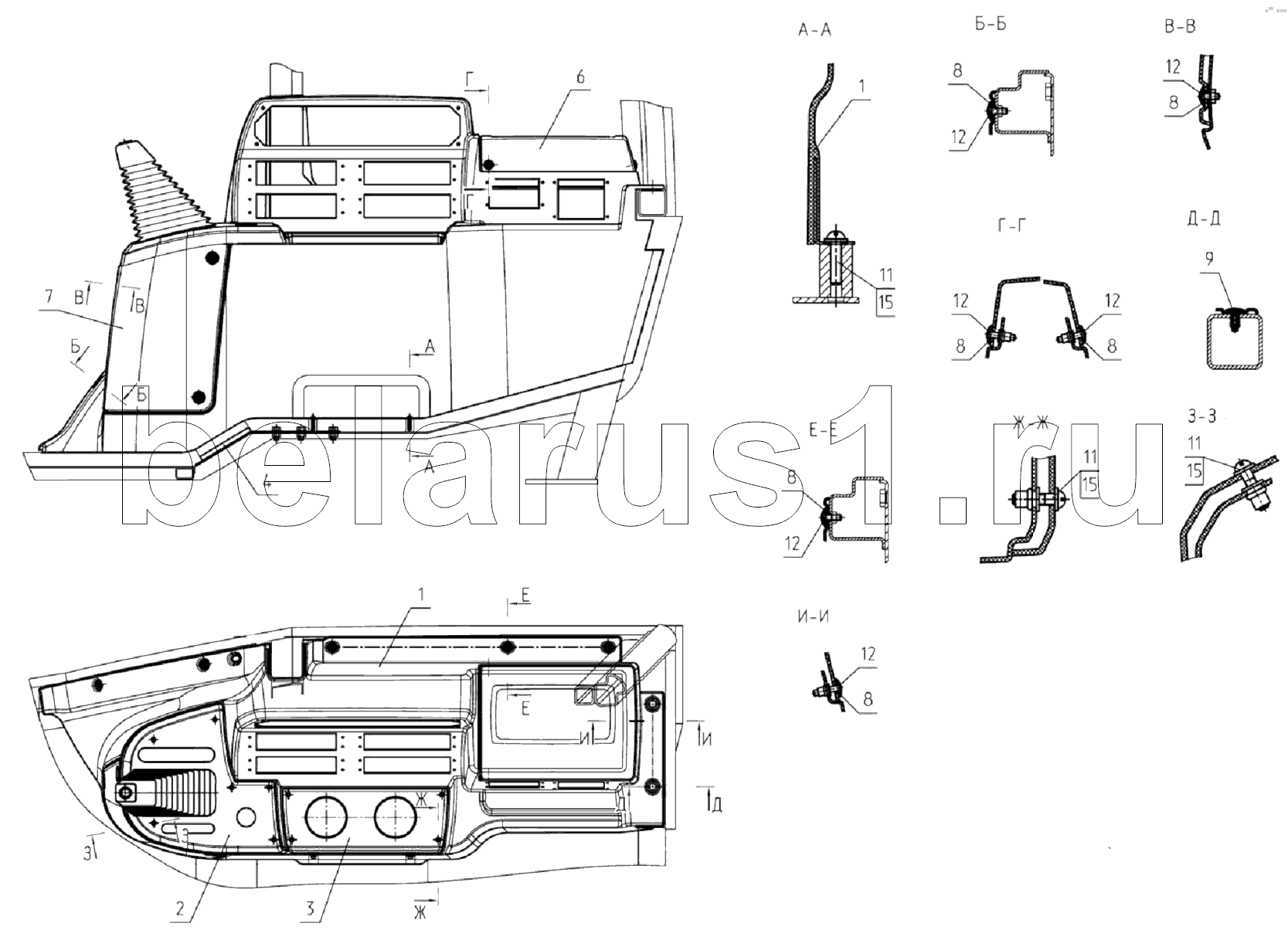

Каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка пульта
1
1
2
4
6
7
8
8
8
8
8
8
9
11
11
11
12
12
12
12
12
12
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2523-6702300 | 2523-6702300 | Установка пульта | |
| 1 | 2523-6702350 | Пульт | |
| 2 | 2523-6702365 | Накладка | |
| 4 | 2522-6702480 | Уплотнение пола | |
| 6 | 2523-6702361 | Накладка | |
| 7 | 2523-6702362 | Крышка | |
| 8 | 2522-6700018 | Шайба | |
| 9 | 80-6700167-01 | Кнопка | |
| 11 | ВинтВ.М6-6gх25.58.019 | Винт | |
| 12 | ВинтВ2.М6-6gх30.58.05 | Винт В2.М6-6gх30.58.05 | |
| 15 | ШайбаС6.01.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
