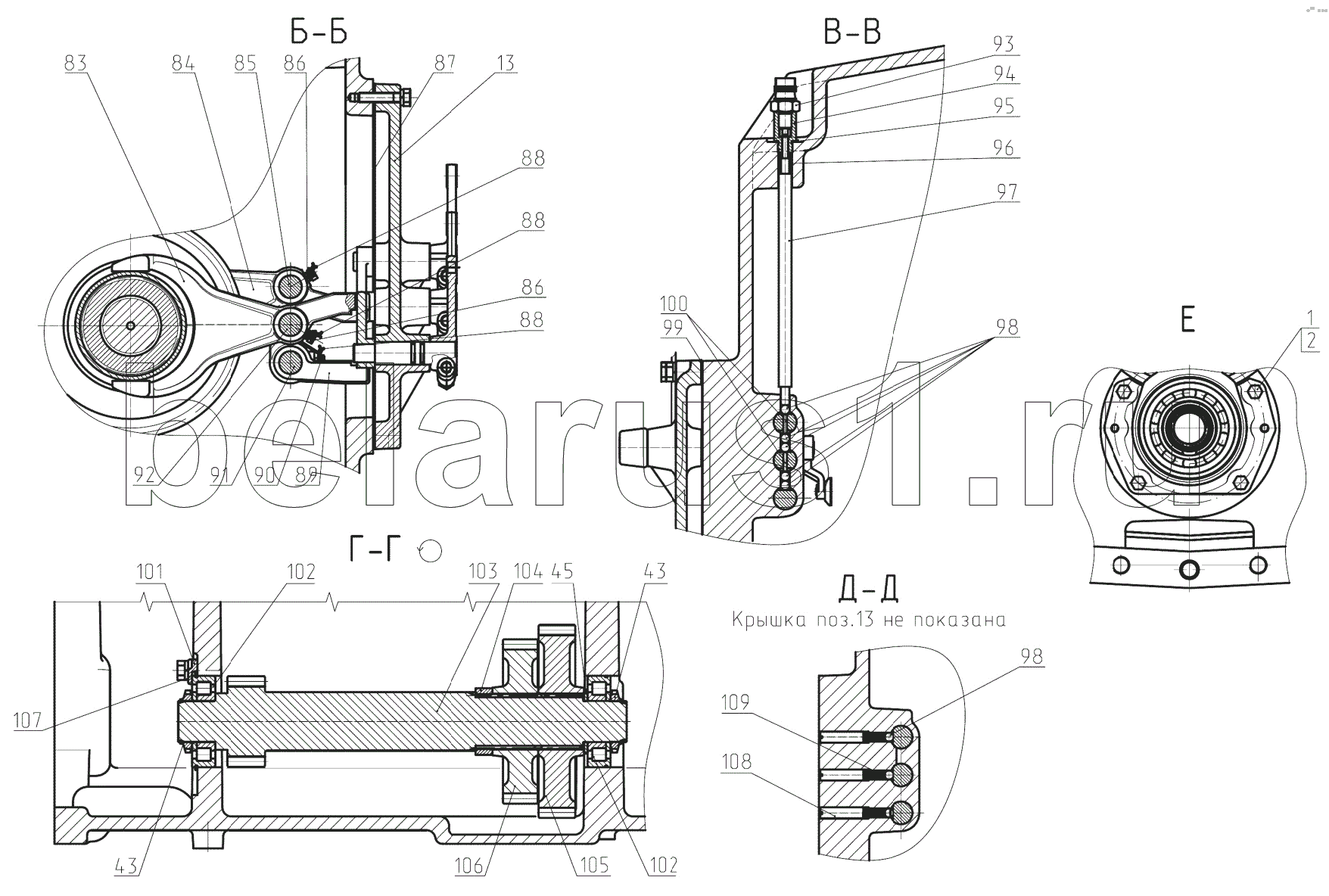

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Коробка передач
3522-1700010-Б
1
2
13
43
43
45
83
84
85
86
86
87
88
88
88
89
90
91
92
93
94
95
96
97
98
98
99
100
101
102
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-1700010-Б | 3522-1700010-Б | Коробка передач | |
| 1 | Болт М10-6дх30.88.35.019 | Болт | |
| 2 | Шайба 10 | Шайба 10 | |
| 3 | 50-1002318-Б | Заказать | Рым |
| 4 | Болт М10-6дх40.88.35.019 | Болт | |
| 5 | 2822-1701210 | Трубопровод | |
| 6 | 70-2409037 | Заказать | Штуцер |
| 7 | Кольцо 027-032-30-1-4 | Кольцо | |
| 8 | 2822-1701109 | Штуцер | |
| 9 | Болт М10-6дх55.88.35.019 | Болт | |
| 10 | 3022-1702090 | Кронштейн | |
| 11 | ШЦК 10х25 | Штифт | |
| 12 | Болт М10-6дх50.88.35.019 | Болт | |
| 13 | 3022-1702020 | Крышка | |
| 14 | 50-1702092 | Заказать | Болт призонный М12х42 |
| 15 | Шайба 12 | Шайба | |
| 16 | 3522-1702040 | Крышка | |
| 17 | 3022-1702095 | Кронштейн | |
| 18 | 50-4605027 | Заказать | Штифт |
| 19 | 2823-1701025-А2 | Корпус | |
| 20 | Кольцо С35 | Кольцо | |
| 21 | 2823-1701026 | Шайба | |
| 22 | 211 АУШ1 | Подшипник | |
| 23 | 2823-1701162 | Втулка | |
| 24 | 3522-1701104 | Втулка | |
| 25 | SKF NCF 3013 CV | Подшипник | |
| 26 | 3522-1701147 | Втулка | |
| 27 | 3522-1701103 | Блок зубчатых колес | |
| 28 | SKF NJ 216 ECJ | Подшипник | |
| 29 | 2823-1701163 | Вал | |
| 30 | 3522-1701102-Б | Вал | |
| 31 | Кольцо C80 | Кольцо | |
| 32 | 208А | Подшипник | |
| 33 | 692312КМ | Подшипник | |
| 34 | 3522-1701106 | Втулка | |
| 35 | 3522-1701023-Б | Втулка | |
| 36 | Кольцо 2С102 | Кольцо | |
| 37 | 3522-1701048-Б | Втулка | |
| 38 | Кольцо 2С60 | Кольцо | |
| 39 | 2823-1701136-А | Шестерня | |
| 40 | 2822-1701123 | Втулка | |
| 41 | 3022-1701124 | Втулка | |
| 42 | 664714Е | Подшипник | |
| 43 | 80-1701045 | Заказать Заказать | Гайка |
| 44 | 80-1701053 | Заказать | Дроссель |
| 45 | 80-1601082 | Шайба | |
| 46 | 2822-1701126 | Шестерня | |
| 47 | 212 АУШ1 | Подшипник | |
| 48 | 2522-1802040 | Вал | |
| 49 | 2822-1701132 | Вал | |
| 50 | 3022-1701033 | Шайба | |
| 51 | Кольцо 2С110 | Кольцо | |
| 52 | 2823-1701134 | Стакан | |
| 53 | 2823-1701133-А | Шестерня | |
| 54 | 2823-1701131 | Шайба | |
| 55 | 3022-1701121 | Шестерня | |
| 56 | 664915Е | Подшипник | |
| 57 | 112-1701316 | Муфта | |
| 58 | 3522-1701111 | Блок зубчатых колес | |
| 59 | 664916Е | Подшипник | |
| 60 | 2822-1701148 | Втулка | |
| 61 | 2822-1701118 | Втулка | |
| 62 | 2822-1701137 | Шестерня | |
| 63 | Подшипник КК 85х93х40Д | Подшипник | |
| 64 | 2822-1701114 | Втулка | |
| 65 | 2822-1701113 | Шестерня | |
| 66 | 2823-1701112 | Вал | |
| 67 | 3022-1701127 | Стакан | |
| 68 | 2822-1701116 | Втулка | |
| 69 | SNR 6312 | Подшипник | |
| 69 | SKF 6312 | Подшипник | |
| 70 | 2822-1701108 | Крышка | |
| 71 | 1520-1701051 | Шайба | |
| 72 | 2823-1701049 | Гайка | |
| 73 | 2822-1701053 | Дроссель | |
| 74 | Д18-051 | Болт | |
| 75 | Д18-055-А | Заказать | Шайба |
| 76 | 2522-1701324 | Прокладка | |
| 77 | 2522-1701324-01 | Прокладка | |
| 78 | 692312 КМ | Подшипник | |
| 79 | Кольцо С130 | Кольцо | |
| 80 | 3522-1701107 | Стакан | |
| 81 | Кольцо 2С100 | Кольцо | |
| 82 | Кольцо 2С55 | Кольцо | |
| 83 | 3022-1702065 | Вилка | |
| 84 | 3022-1702064 | Вилка | |
| 85 | 3022-1702061 | Поводок | |
| 86 | 220-1702061 | Болт | |
| 87 | 2522-1702026 | Прокладка | |
| 88 | Проволока 1,6-0-С | Проволока | |
| 89 | 3022-1702066 | Поводок | |
| 90 | 36-1702110 | Заказать | Винт установочный |
| 91 | 3022-1702063 | Поводок | |
| 92 | 3022-1702062 | Поводок | |
| 93 | ВК 12-21 | Выключатель | |
| 94 | 2822-1702084 | Переходник | |
| 95 | 50-1702048 | Прокладка | |
| 96 | 80-1701395 | Заказать | Пружина |
| 97 | 2822-1702083-Б | Толкатель | |
| 98 | Шарик 10,0-60 | Шарик 10,0-60 | |
| 99 | 3022-1702046 | Прокладка | |
| 100 | 2522-1702081 | Штифт | |
| 101 | 3022-1701146 | Планка | |
| 102 | 692309КМ | Подшипник | |
| 103 | 3022-1701142 | Вал | |
| 104 | 3022-1701149 | Втулка | |
| 105 | 3022-1701144 | Шестерня | |
| 106 | 3022-1701143 | Шестерня | |
| 107 | 80-1701396 | Кольцо | |
| 108 | 2823-1701166 | Винт | |
| 109 | 50-1702148-А | Заказать | Пружина фиксатора |
