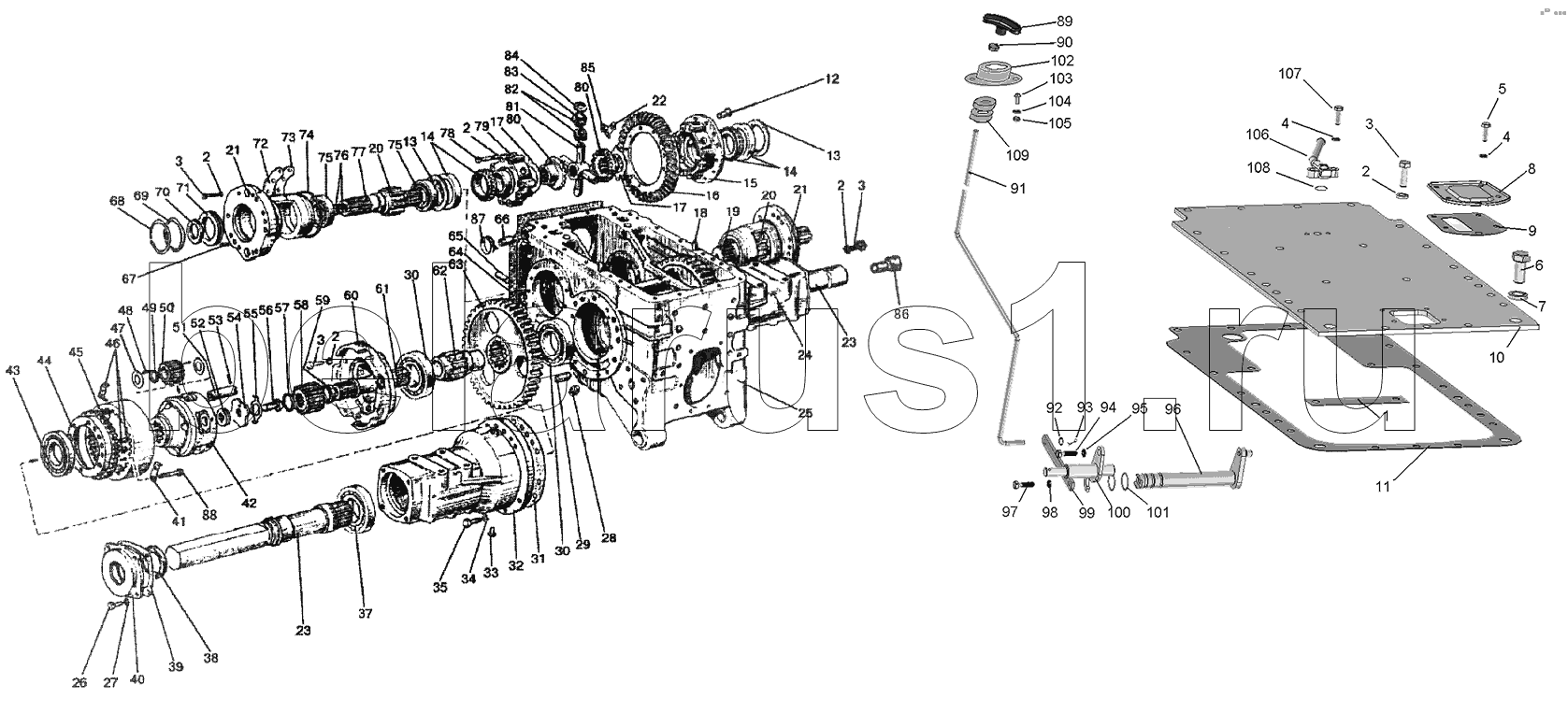

Каталог запасных частей к технике: МТЗ-1221.5. Задний мост. Дифференциал. Конечные передачи
1
2
2
2
2
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
79
80
80
81
83
84
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-2401010 | 1220-2401010 | Мост задний | |
| 1221-2407500 | 1221-2407500 | Конечная передача левая | |
| 1523М-2407060-02 | 1523М-2407060-02 | Стакан левый | |
| 1221-2407500-02 | 1221-2407500-02 | Конечная передача левая | |
| 1221М-2407060 | 1221М-2407060 | Стакан левый | |
| 1221-2407500-01 | 1221-2407500-01 | Конечная передача правая | |
| 1221-2407500-03 | 1221-2407500-03 | Конечная передача правая | |
| 1522-2403010-А | 1522-2403010-А | Дифференциал | |
| 1220-4216080 | 1220-4216080 | Тяга | |
| 1220-2401010-03 | 1220-2401010-03 | Мост задний | |
| 1220-2401010-02 | 1220-2401010-02 | Мост задний | |
| 1220-2401010-01 | 1220-2401010-01 | Мост задний | |
| 1523М-2407060-03 | 1523М-2407060-03 | Стакан правый | |
| 1 | 1221-2401028 | Прокладка | |
| 2 | Шайба12.ОТ | Шайба | |
| 3 | БолтМ12-6gx35.88.35.019 | Болт | |
| 3 | 80М-2407041 | Заказать | Болт |
| 4 | 8Т | Шайба | |
| 5 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 6 | 600-2401026 | Болт | |
| 7 | Шайба20.ОТ | Шайба | |
| 8 | 1221-2401026 | Заказать | Крышка |
| 9 | 50-2401027-А | Прокладка | |
| 10 | 1220-2401024 | Крышка | |
| 11 | 1221.1-2401025 | Прокладка | |
| 12 | 50-1702092 | Заказать | Болт призонный М12х42 |
| 13 | 1221-2407043 | Кольцо | |
| 14 | 7216А | Подшипник | |
| 14 | SNR30216А | Подшипник | |
| 15 | 1522-2403015-02 | Корпус дифференциала | |
| 15 | 1522-2403018-02 | Корпус | |
| 16 | 50-2403021-В | Шестерня ведомая | |
| 17 | 1220-2403049 | Заказать | Шайба опорная |
| 18 | Д01-015 | Заказать | Штифт установочный |
| 19 | 1521-2407053-01 | Вал | |
| 19 | 1221М-2407053-01 | Заказать | Вал |
| 20 | 1221-2407052 | Шестерня | |
| 20 | 1522-2407052 | Заказать | Шестерня |
| 21 | 1221М-2407042-01 | Заказать | Стакан подшипников правый |
| 21 | 1221М-2401060-01 | Стакан правый | |
| 21 | 1521-2407060-01 | Стакан правый | |
| 21 | 1221-2407042 | Заказать | Стакан подшипника |
| 21 | 1221-2407060-03 | Стакан правый | |
| 21 | 1521-2407060 | Стакан правый | |
| 21 | 1221-2407060-02 | Стакан правый | |
| 21 | 1221М-2407042 | Заказать | Стакан подшипников левый |
| 22 | 50-2403023 | Пластина стопорная | |
| 23 | 1221-2407082 | Заказать | Полуось |
| 24 | 1221-2407018-Б-01 | Заказать | Рукав полуоси правый |
| 24 | 1221М-2407018-01 | Рукав полуоси правый | |
| 25 | 1221-2401016 | Корпус | |
| 25 | 1221-2401015-08 | Корпус заднего моста | |
| 26 | БолтМ10-6gx25.88.35.019 | Болт | |
| 27 | Шайба10.ОТ | Шайба | |
| 28 | 70-1701300 | Заказать | Пробка |
| 29 | 1221-2407508-01 | Заказать | Штифт |
| 30 | 217А | Подшипник | |
| 31 | 1221-2407552 | Прокладка | |
| 32 | 1221-2407018-Б | Рукав полуоси левый | |
| 32 | 1221М-2407018 | Рукав полуоси левый | |
| 33 | ПробкаКГ1,8 | Пробка | |
| 34 | Шайба16.ОТ | Шайба | |
| 35 | БолтМ16-6gx60.88.35.019 | Болт М16-6gx60.88.35.019 | |
| 37 | 7218А | Подшипник | |
| 38 | Манжета2.2-90х120-1 | Манжета | |
| 38 | Манжета2.2-90х120-1 | Манжета | |
| 39 | 1221-2407089 | Прокладка | |
| 40 | 1221-2407028 | Заказать | Крышка |
| 40 | 1221-2407030 | Крышка | |
| 41 | 1221-2407503-А | Заказать | Пластина |
| 42 | 1221-2407536-Б | Водило | |
| 42 | 1221-2407035-А1 | Заказать | Водило |
| 43 | 7217А | Подшипник | |
| 44 | 1221-2407502-Б | Заказать | Ступица эпицикла |
| 45 | 5336-2405050-А | Заказать Заказать | Шестерня ведомая |
| 46 | 1221-2407504 | Пластина | |
| 46 | 54.38.619 | Кольцо | |
| 46 | 1221-2407512 | Заказать | Штифт |
| 47 | 1221-2407538 | Заказать | Шайба сателлита |
| 48 | Ролик5х27,8А3 | Ролик 5х27,8 А3 | |
| 49 | 1221-2407539 | Заказать | Шайба распорная |
| 50 | 5336-2405035-А | Заказать | Сателлит |
| 51 | 1221-2407556-А | Заказать | Валик |
| 52 | 1221-2407506-01 | Заказать | Прокладка 0,2 мм |
| 52 | 1221-2407506 | Прокладка | |
| 53 | ШтифтА.8х45.65Г | Штифт А.8х45.65Г | |
| 54 | 1221-2407537 | Заказать | Шайба |
| 55 | 1221-2407507 | Заказать | Шайба |
| 56 | 70-4605036 | Заказать | Болт |
| 57 | 2С55 | Кольцо | |
| 58 | 1221-2407540 | Заказать | Шестерня ведущая |
| 58 | 5336-2405028-А | Заказать | Шестерня ведущая |
| 59 | 1221-2407542 | Заказать | Втулка |
| 60 | 1221-2407130 | Стакан с подшипником в сборе | |
| 60 | 1221-2407131 | Стакан | |
| 61 | 1221-2407541 | Заказать | Вал |
| 62 | 1221-2407123 | Заказать | Втулка |
| 63 | 1221-2407122 | Шестерня ведомая | |
| 63 | 1522-2407122 | Шестерня ведомая | |
| 64 | 80-2401016 | Прокладка | |
| 65 | 50-4605027 | Заказать | Штифт |
| 66 | 36-3502037-А | Заказать | Втулка |
| 67 | 50-1601352 | Заказать | Штифт |
| 67 | 80М-2407039 | Штифт | |
| 68 | С125 | Кольцо | |
| 69 | 115-120-30-1-4 | Кольцо | |
| 70 | 2.2-52х75-1 | Манжета | |
| 71 | 1221-2407081 | Обойма | |
| 72 | 1221-2407056 | Прокладка (0,5 mm) | |
| 73 | 1221-2407057 | Прокладка (0,2 mm) | |
| 74 | 205-210-36-1-4 | Заказать | Кольцо |
| 74 | 200-205-36-2-2 | Кольцо | |
| 75 | 311А | Подшипник | |
| 75 | 6-311АШ1 | Подшипник | |
| 76 | 035-040-30-1-4 | Кольцо | |
| 77 | 1521-2407053 | Вал | |
| 77 | 1221М-2407053 | Заказать | Вал |
| 79 | 1522-2403019-02 | Крышка | |
| 80 | 1522-2403048 | Заказать | Шестерня полуосевая |
| 81 | 1522-2403062-Б | Заказать | Крестовина |
| 83 | Ролик4х29,8А3 | Ролик 4х29,8 А3 | |
| 84 | 1522-2403025-Б | Заказать | Шайба сателлита |
| 85 | ГайкаМ12-6gx35.88.35.019 | Гайка | |
| 86 | 50-4216024 | Втулка | |
| 87 | Манжета2.2-25х42-1 | Манжета | |
| 88 | 1221-2407505 | Заказать | Болт |
| 89 | 50-1310136-А-01 | Рукоятка | |
| 90 | ГайкаМ8-6Н.6.019 | Гайка | |
| 91 | 1220-4216081 | Тяга | |
| 92 | ШайбаС.8.01.019 | Шайба С.8.01.019 | |
| 93 | Шплинт3,2х18.019 | Шплинт | |
| 94 | БолтМ10-6gx20.88.35.019 | Болт | |
| 95 | Шайба10.ОТ | Шайба | |
| 96 | 100Х-2401020-01 | Заказать | Валик с поводком |
| 97 | БолтМ8-6gx20.88.35.019 | Болт | |
| 98 | Шайба8Т | Шайба 8Т | |
| 99 | 100Х-2401024 | Рычаг | |
| 100 | 1220-2807045 | Фланец оси | |
| 101 | 020-025-30-1-4 | Кольцо | |
| 102 | 50-1103031-01 | Корпус | |
| 103 | ВинтВ.М4-6gx8.58.019 | Винт | |
| 104 | Шайба | Шайба | |
| 105 | ГайкаМ4-6Н.6.019 | Гайка | |
| 106 | 1221-2400030 | Патрубок | |
| 107 | БолтМ8-6gx30.88.35.019 | Болт | |
| 108 | 017-022-30-1-4 | Кольцо | |
| 109 | 85-2807093 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
