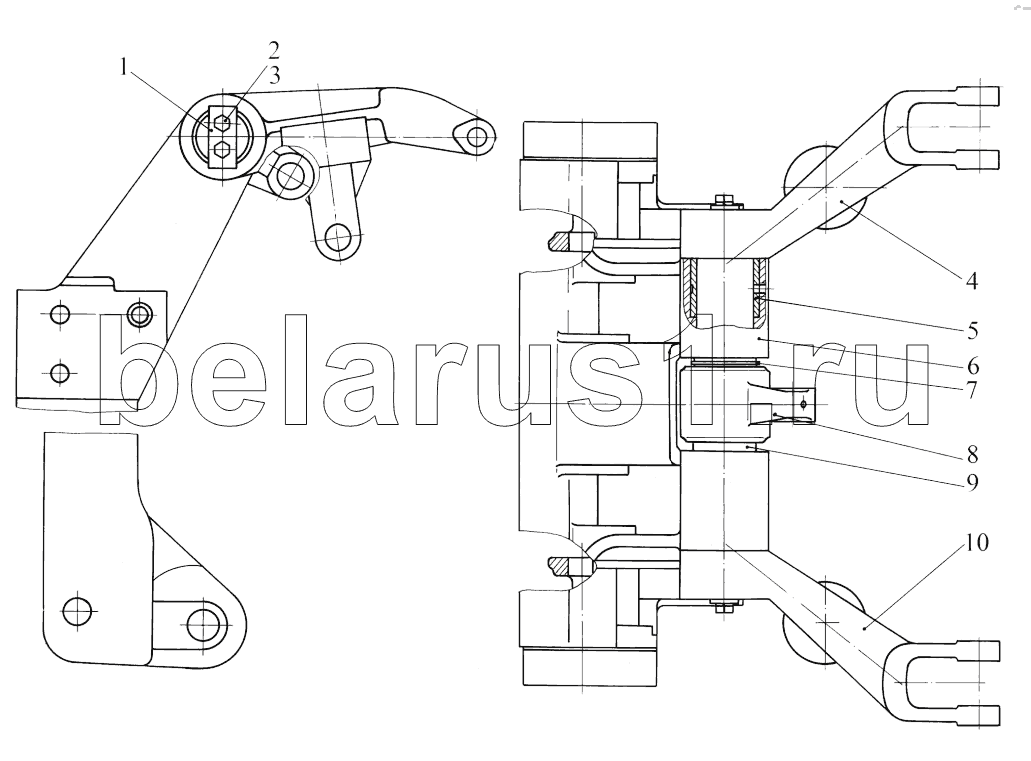

Каталог запасных частей к технике: МТЗ-1523. Кронштейн с рычагами
/98.gif)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1220-4606110 | 1220-4606110 | Кронштейн | |
| 1 | 40-4605023-А2 | Шайба | |
| 2 | БолтM12-6gx25.88.35.019 | Болт | |
| 3 | Шайба12.ОТ | Шайба | |
| 4 | 1220-4606020-01 | Рычаг | |
| 5 | 70-4605032 | Заказать | Втулка |
| 6 | 12204606011 | Кронштейн | |
| 7 | 2С70 | Кольцо | |
| 8 | 1220-4606013 | Рычаг | |
| 9 | 70-4605023 | Заказать Заказать Заказать | Вал поворотный |
| 10 | 1220-4606020 | Рычаг |
