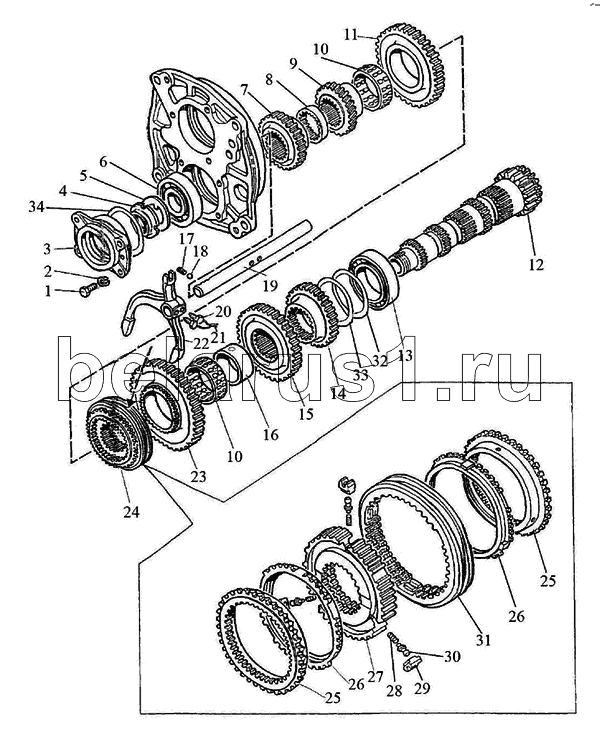

Каталог запасных частей к технике: МТЗ-2022. Вал промежуточный
1222-1701190-02
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1222-1701190-02 | 1222-1701190-02 | Вал промежуточный | |
| 1 | М10х30 | Болт | |
| 2 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 3 | 2022-1701151 | Стакан | |
| 4 | 80-1701047 | Заказать | Гайка |
| 5 | 80-1701186 | Шайба | |
| 6 | 6-311АШ1 | Подшипник | |
| 7 | 1222-1701217 | Шестерня | |
| 8 | 1222-1701213 | Втулка | |
| 9 | 1523К-1701219 | Шестерня | |
| 10 | 3КК 78х89х38Е | Подшипник | |
| 11 | 1222-1701214 | Шестерня | |
| 12 | 2022-1701182 | Вал-шестерня | |
| 13 | 3514Н | Подшипник | |
| 14 | 1222-1701218 | Шестерня | |
| 15 | 1222-1701216 | Шестерня | |
| 16 | 1222-1701046 | Втулка | |
| 17 | 50-1702148-А | Заказать | Пружина фиксатора |
| 18 | 10,0-60 | Заказать | Шарик ГОСТ 3722-81 |
| 19 | 1222-1702087 | Поводок | |
| 20 | 220-1702061 | Болт | |
| 21 | 1,6-О-С | Проволока | |
| 22 | 1222-1702089-Б | Вилка | |
| 23 | 1523-1701212 | Шестерня | |
| 24 | GT-C 114 | Синхронизатор | |
| 24 | 3.28434.3 | Синхронизатор | |
| 25 | C1-D114-004 | Кольцо коническое | |
| 26 | C1-D114-010 | Кольцо блокировочное | |
| 27 | C1-D114-006 | Каретка | |
| 28 | C1-D114-003 | Пружина | |
| 29 | C1-D114-002 | Толкатель | |
| 30 | C1-D114-001 | Фиксатор | |
| 31 | C1-D114-005 | Муфта | |
| 32 | 1222-1701223 | Шайба | |
| 33 | 1222-1701223-01 | Шайба | |
| 34 | 1222-1701033 | Заказать | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
