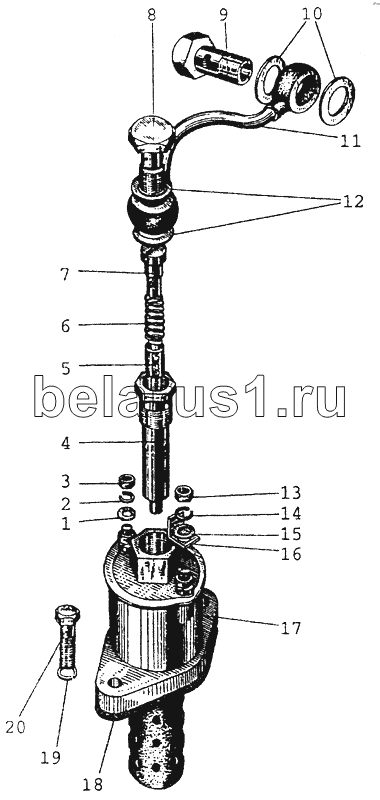

Каталог запасных частей к технике: МТЗ-80 (2002). 3707 Подогреватель электрофакельный
/81.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭФП-8101500 | ЭФП-8101500 | Электрофакельный подогреватель | |
| ЭФП-8101570 | ЭФП-8101570 | Катушка | |
| 1 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 2 | ОСТ37.001.115-75 | Шайба 8Т | |
| 3 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 4 | ЭФП-8101610 | Корпус клапана | |
| 5 | ЭФП-8101605-Г | Клапан | |
| 6 | 16-057 | Пружина | |
| 7 | ЭФП-8101628-Б | Штуцер | |
| 8 | ЭФП-8101627-В | Болт штуцера | |
| 9 | 36-1104787 | Заказать | Болт |
| 10 | 36-1104788-01 | Прокладка | |
| 11 | 240-3701130-В | Трубопровод | |
| 12 | 240-1007209 | Прокладка | |
| 13 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 14 | ОСТ37.001.115-75 | Шайба 8Т | |
| 15 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 16 | ЭФП-8101696 | Изолятор | |
| 17 | ЭФП-8101563-Б | Корпус с катушкой | |
| 18 | 240-3707115-А1 | Прокладка | |
| 19 | ОСТ37.001.115-75 | Шайба 8Т | |
| 20 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
