Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15. Установка подборщика
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21

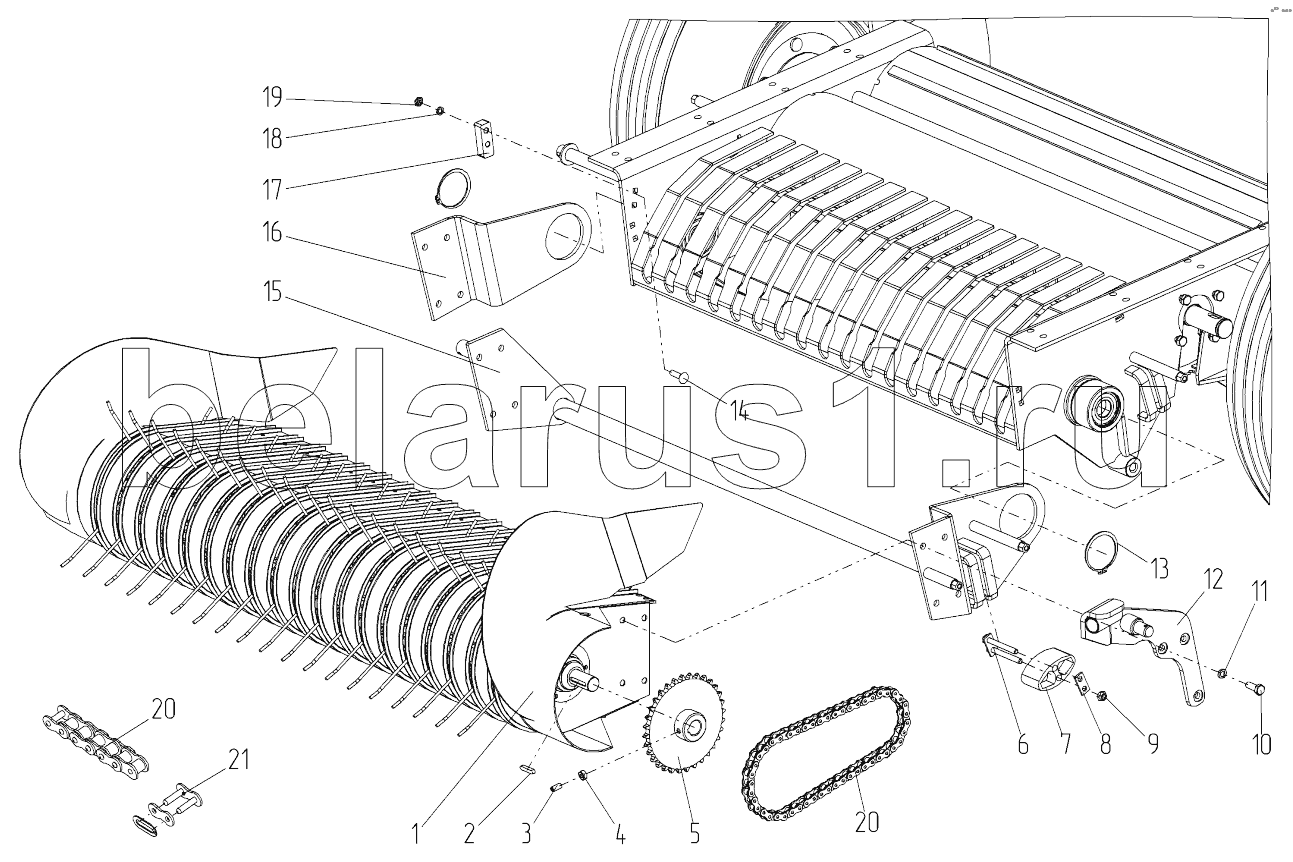

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 30O001 | Устройство подборочное в сборе | |
| 2 | 03C030 | Шпонка | |
| 3 | 01V202 | Винт М10 | |
| 4 | 02O020 | Гайка | |
| 5 | R23133 | Венец подборщика | |
| 6 | R20250/1 | Перемычка | |
| 7 | RB15.00.010 | Натяжитель | |
| 8 | 211060 | Пластина натяжителя | |
| 9 | 02BM10 | Гайка | |
| 10 | 01E304 | Болт М12х35 | |
| 11 | 02G012 | Шайба Гровера O12 | |
| 12 | JB15.07.05.010 | Кронштейн | |
| 13 | 03E095 | Кольцо стопорное | |
| 14 | 01Q033 | Болт | |
| 15 | R23120 | Вал торсионный | |
| 16 | НМ000172 | Пластина правая | |
| 17 | 211411 | Упор | |
| 18 | 02G010 | Шайба гров. 10 | |
| 19 | 02O023 | Гайка М10 | |
| 20 | 13A103 | Цепь | |
| 21 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
