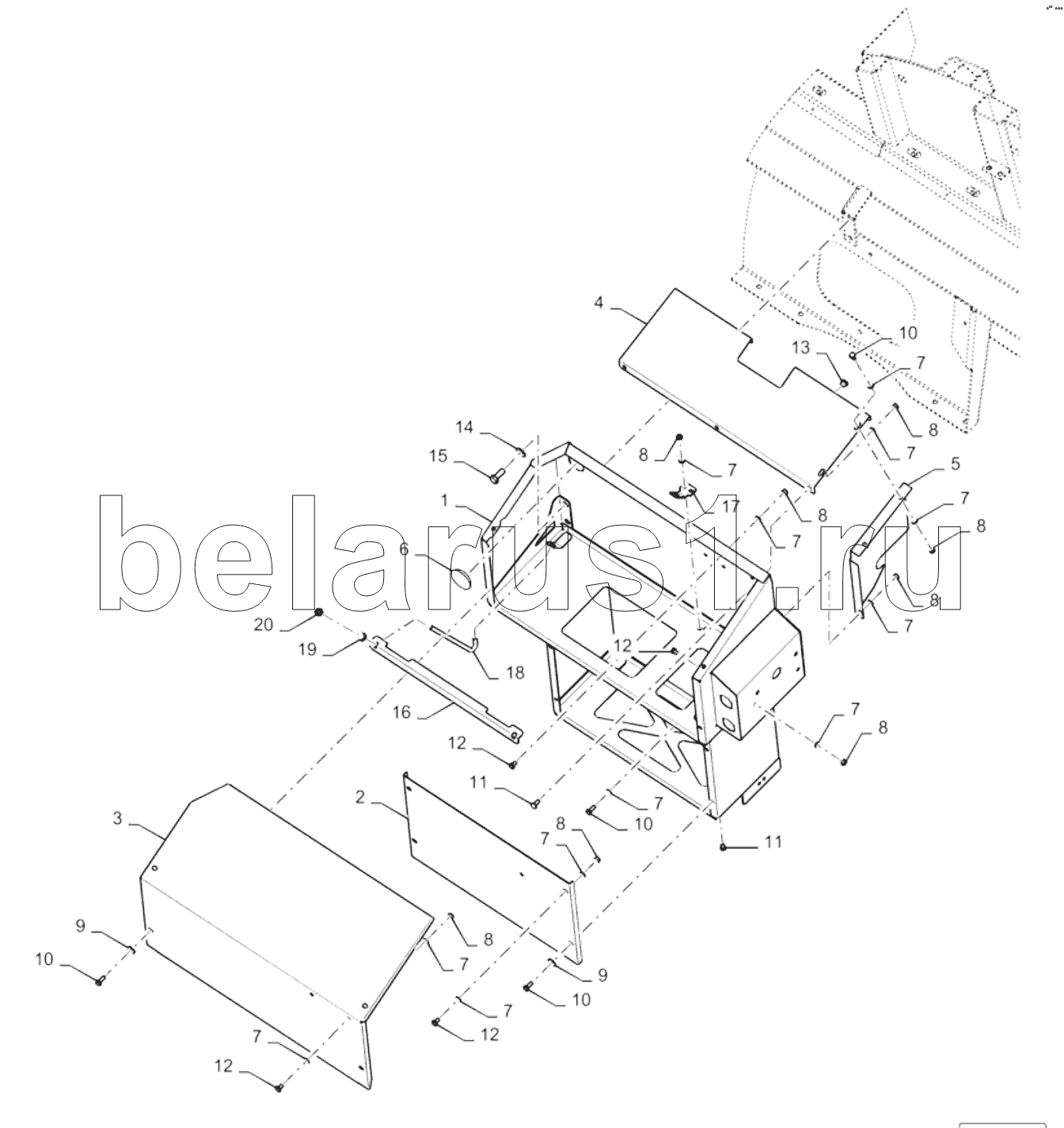

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). BATTERY, TRAY
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84355301 | Battery box | |
| 2 | 84228313 | Lid | |
| 3 | 84228311 | Lid | |
| 4 | 84228329 | Cover | |
| 5 | 84246188 | Shield | |
| 6 | 14508087 | Plug | |
| 7 | 86588450 | Washer | |
| 8 | 9706755 | Nut | |
| 9 | 412649 | Belleville washer | |
| 10 | 86508568 | BOLT | |
| 11 | 86512439 | Carriage bolt | |
| 12 | 378056 | Болт | |
| 13 | 331233 | Plug | |
| 14 | 140045 | Belleville washer | |
| 15 | 43139 | SCREW | |
| 16 | 84396411 | Band | |
| 17 | 84396405 | Hook | |
| 18 | 84396407 | Tie-rod | |
| 19 | 86624184 | WASHER | |
| 20 | 9706690 | Nut |
