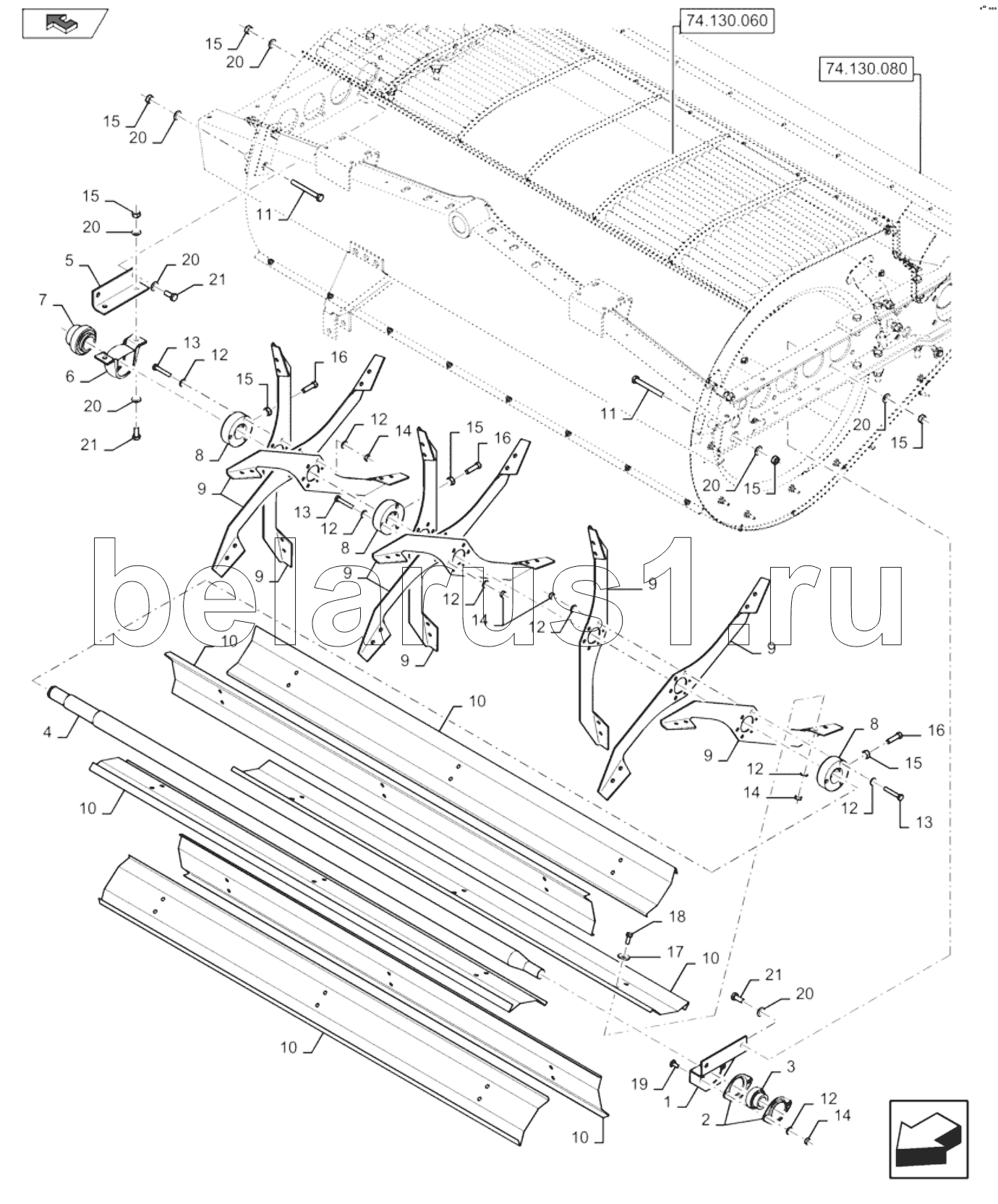

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). FAN, BLOWER
1
2
3
4
4
5
6
7
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
17
18
19
20
20
20
20
20
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84072104 | Support | |
| 2 | 86548974 | Flange | |
| 3 | 325103 | Ball bearing | |
| 4 | 87325628 | Shaft | |
| 4 | 87325627 | Shaft | |
| 5 | 87330597 | Support | |
| 6 | 410433 | Bearing housing | |
| 7 | 84814912 | Ball bearing | |
| 8 | 84334753 | Collar | |
| 9 | 84320558 | Support | |
| 10 | 84441416 | Plate | |
| 10 | 84441406 | Plate | |
| 11 | 325829 | Bolt | |
| 12 | 322358 | Belleville washer | |
| 13 | 43130 | Болт | |
| 14 | 9706690 | Nut | |
| 15 | 100016 | Гайка | |
| 16 | 391136 | Set screw | |
| 17 | 140041 | Washer | |
| 18 | 120104 | BOLT | |
| 19 | 86507486 | Carriage bolt | |
| 20 | 140045 | Belleville washer | |
| 21 | 43139 | SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
