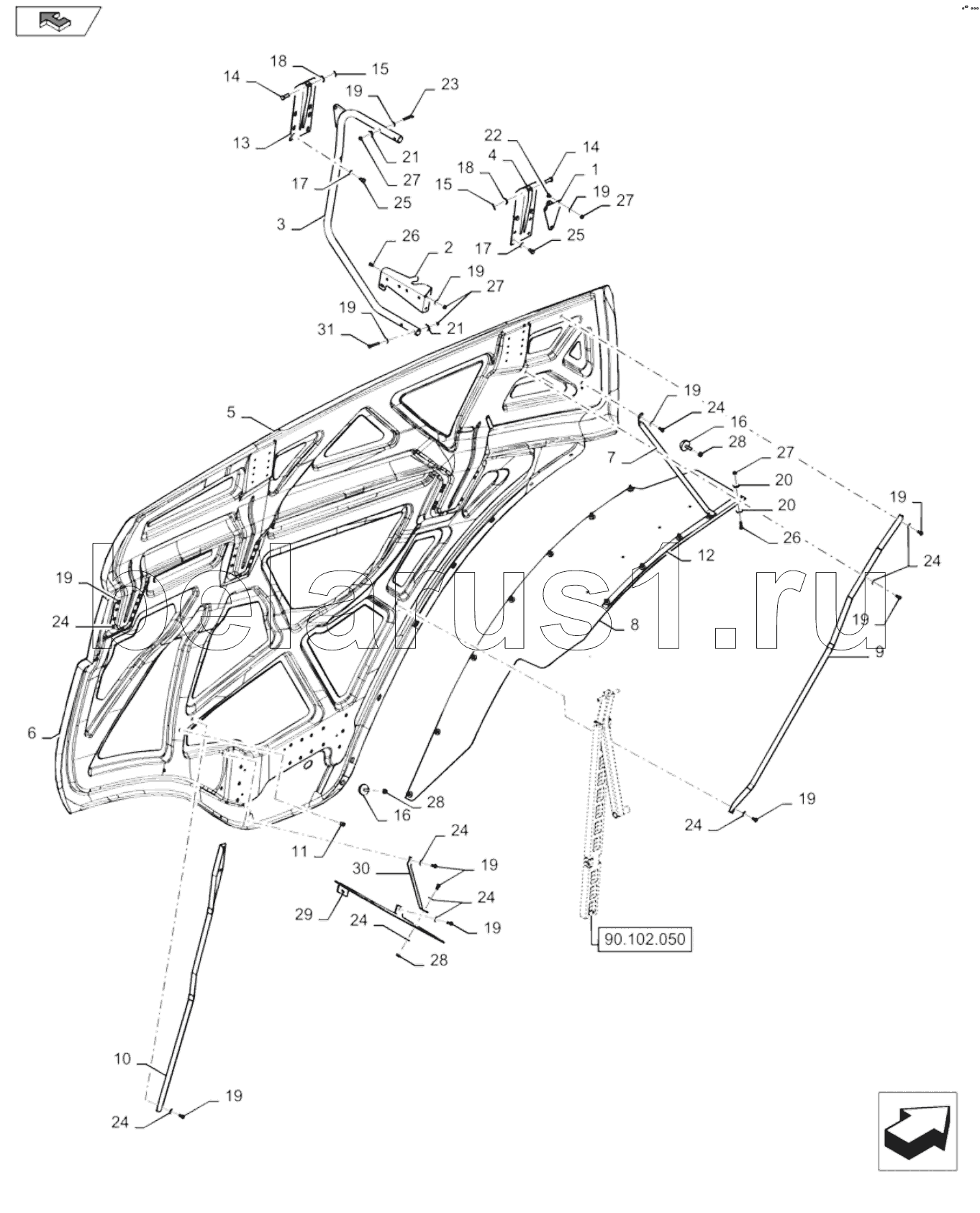

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD, LH
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
23
24
24
24
24
24
24
24
24
25
25
26
26
27
27
27
27
28
28
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 84320769 | Support | |
| 2 | 84388116 | Support | |
| 2 | 84552290 | Support | |
| 3 | 87011264 | Handrail | |
| 4 | 84344116 | Hinge | |
| 5 | 86579773 | Shield | |
| 6 | 84409274 | Shield | |
| 7 | 87011695 | Support | |
| 8 | 86595814 | Front fender | |
| 9 | 84577240 | Reinforcement | |
| 9 | 87044045 | Reinforcement | |
| 10 | 87044048 | Support | |
| 10 | 84577220 | Reinforcement | |
| 11 | 84983188 | Rivet | |
| 11 | 86583413 | Nut | |
| 12 | 86583306 | Strap | |
| 13 | 84344128 | Hinge | |
| 14 | 321018 | Clevis pin | |
| 15 | 130003 | PIN | |
| 16 | 84440416 | Insulator block | |
| 17 | 140045 | Belleville washer | |
| 18 | 378245 | Washer | |
| 19 | 412650 | Belleville washer | |
| 20 | 87033737 | Washer | |
| 21 | 333962 | Clamp | |
| 22 | 86507486 | Carriage bolt | |
| 23 | 120061 | Bolt | |
| 24 | 120104 | BOLT | |
| 25 | 43138 | BOLT | |
| 26 | 412479 | Bolt | |
| 27 | 86629542 | Гайка | |
| 28 | 100037 | NUT | |
| 29 | 86974766 | Shield | |
| 30 | 86974750 | Strap | |
| 31 | 120061 | Bolt | |
| 31 | 43130 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
