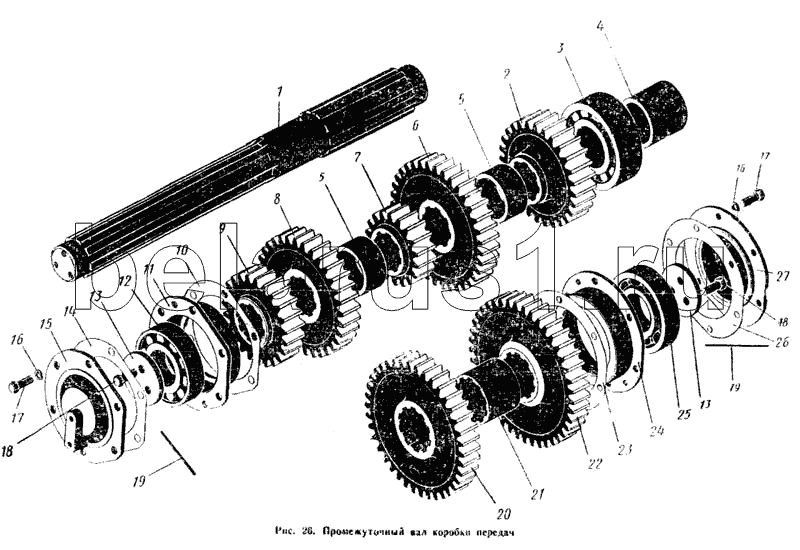

Каталог запасных частей к технике: ПТЗ К-700. Промежуточный вал коробки передач
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе | |
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач | |
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе | |
| 1 | 700.17.01.103 | Вал промежуточный | |
| 2 | 700.17.01.081 | Шестерня | |
| 3 | Роликоподшипник 92614К ГОСТ 8328-57 | Роликоподшипник 92614К ГОСТ 8328-57 | |
| 4 | 700.17.01.104-2 | Втулка | |
| 5 | 700.17.01.104-1 | Втулка | |
| 6 | 700.17.01.079 | Шестерня | |
| 7 | 700.17.01.077-1 | Шестерня | |
| 8 | 700.17.01.076 | Шестерня | |
| 9 | 700.17.01.073 | Шестерня | |
| 10 | 700.17.01.107-2 | Прокладка | |
| 11 | 700.17.01.089 | Обойма | |
| 12 | Роликоподшипник 2216К ГОСТ 8328-57 | Роликоподшипник 2216К ГОСТ 8328-57 | |
| 13 | 700.17.01.113-2 | Шайба | |
| 14 | 700.17.01.107-1 | Прокладка | |
| 15 | 700.17.01.091 | Крышка | |
| 16 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 17 | Болт М12Х35-021 ГОСТ 7808-62 | Болт М12Х35-021 ГОСТ 7808-62 | |
| 18 | Болт III М12Х35-106 ГОСТ 7808-62 | Болт III М12Х35-106 ГОСТ 7808-62 | |
| 19 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | |
| 20 | 700.17.01.084 | Шестерня | |
| 21 | 700.17.01.302 | Втулка | |
| 22 | 700.17.01.086-1 | Шестерня | |
| 23 | 700.17.01.108-2 | Прокладка | |
| 24 | 700.17.01.092 | Обойма | |
| 25 | Шарикоподшипник 313 ГОСТ 8338-57 | Шарикоподшипник 313 ГОСТ 8338-57 | |
| 26 | 700.17.01.108-1 | Прокладка | |
| 27 | 700.17.01.093 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
