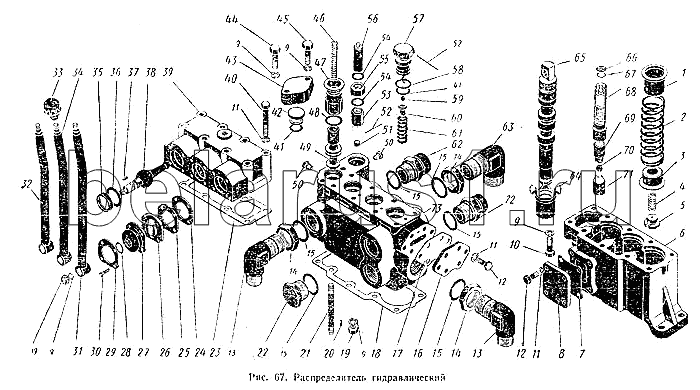

Каталог запасных частей к технике: ПТЗ К-700. Распределитель гидравлический
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
11
11
12
12
13
13
14
14
14
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.46.11.000-1 | 700.46.11.000-1 | Распределитель гидравлический | |
| 1 | 700.46.11.024 | Стакан | |
| 2 | 700.46.11.041 | Пружина золотника | |
| 3 | 700.46.11.019 | Стакан | |
| 4 | 700.46.11.072 | Пружина фиксатора | |
| 5 | 700.46.11.073 | Пробка | |
| 6 | 700.46.11.185-1 | Крышка нижняя | |
| 7 | 700.46.11.058 | Прокладка | |
| 8 | 700.46.11.014 | Крышка слива | |
| 9 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 10 | Болт М10Х45-021 ГОСТ 7811-62 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 11 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 12 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 13 | 700.46.11.128 | Угольник | |
| 14 | 700.46.11.061 | Гайка | |
| 15 | 315-141-2 | Пломба | |
| 16 | 700.46.11.062 | Крышка | |
| 17 | 700.46.11.063 | Прокладка | |
| 18 | 700.46.11.046 | Прокладка | |
| 19 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | |
| 20 | Штифт цилиндрический 3Пр2/2аХ10 ГОСТ 312 | Штифт цилиндрический 3Пр2/2аХ10 ГОСТ 3128-60 | |
| 21 | Шпилька БМ10Х115 (12/26) 021 ГОСТ 11765- | Шпилька БМ10Х115 (12/26) 021 ГОСТ 11765-66 | |
| 22 | 700.46.11.012-1 | Пробка | |
| 23 | 700.46.11.045 | Прокладка | |
| 24 | 700.46.11.123-02 | Прокладка | |
| 25 | 700.46.11.123-01 | Прокладка | |
| 26 | 700.46.11.119-2 | Фланец | |
| 27 | 700.46.11.049-2 | Чехол | |
| 28 | 700.46.11.016 | Кольцо | |
| 29 | 700.46.11.015-1 | Шайба | |
| 30 | Винт М6Х18-001 ГОСТ 1489-62 | Винт М6Х18-001 ГОСТ 1489-62 | |
| 31 | 700.46.11.120 | Рукоятка в сборе | |
| 32 | 700.46.11.110 | Рукоятка в сборе | |
| 33 | 700.37.00.011-1 | Шар | |
| 34 | 700.46.11.130 | Рукоятка в сборе | |
| 35 | 700.46.11.121 | Кольцо | |
| 36 | Кольцо Н1-35Х28-4 ГОСТ 9833-61 | Кольцо Н1-35Х28-4 ГОСТ 9833-61 | |
| 37 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | |
| 38 | 700.46.11.048-2 | Рычаг | |
| 39 | 700.46.11.165-2 | Крышка верхняя | |
| 40 | Болт М8Х70-021 ГОСТ 7811-62 | Болт М8Х70-021 ГОСТ 7811-62 | |
| 41 | Кольцо Н1-22Х18-4 ГОСТ 9833-31 | Кольцо Н1-22Х18-4 ГОСТ 9833-31 | |
| 42 | 700.46.11.034-1 | Пята | |
| 43 | 700.46.11.035-3 | Фланец | |
| 44 | Болт III М10Х35-021 ГОСТ 7808-55 | Болт III М10Х35-021 ГОСТ 7808-55 | |
| 45 | Болт М10Х35-021 ГОСТ 7808-62 | Болт М10Х35-021 ГОСТ 7808-62 | |
| 46 | 700.46.11.125 | Пружина перепускного клапана | |
| 47 | 700.46.11.033 | Направляющая клапана | |
| 48 | Кольцо У-32Х0-4 ГОСТ 9833-61 | Кольцо У-32Х0-4 ГОСТ 9833-61 | |
| 49 | 700.46.11.122 | Клапан перепускной | |
| 50 | Пробка КГ 1/8"-026 ГОСТ 12720-67 | Пробка КГ 1/8"-026 ГОСТ 12720-67 | |
| 51 | Пломба | Пломба | |
| 52 | Проволока КО 1Х240 мм ГОСТ 792-67 | Проволока КО 1Х240 мм ГОСТ 792- 67 | |
| 53 | 700.34.29.041 | Колпачок | |
| 54 | 700.34.29.042 | Прокладка | |
| 55 | 700.34.29.067 | Гайка | |
| 56 | 700.46.11.036 | Винт | |
| 57 | 700.46.11.031-2 | Седло клапана | |
| 58 | Кольцо Н1-28Х22-4 ГОСТ 9833-51 | Кольцо Н1-28Х22-4 ГОСТ 9833-51 | |
| 59 | Шарик БV 9,525 мм Н ГОСТ 3722-60 | Шарик БV 9,525 мм Н ГОСТ 3722-60 | |
| 60 | 700.46.11.032 | Направляющая | |
| 61 | 700.46.11.145 | Пружина предохранительного клапана | |
| 62 | 700.46.11.057-2 | Штуцер | |
| 63 | 700.46.11.059 | Угольник | |
| 64 | 700.46.11.029 | Обойма фиксатора | |
| 65 | 700.46.11.055-1 | Золотник | |
| 66 | 700.46.11.068 | Фильтр | |
| 67 | 700.34.29.066 | Прокладка | |
| 68 | 700.46.11.090 | Гильза золотника в сборе | |
| 69 | 700.46.11.079 | Бустер | |
| 70 | Шарик V 8 мм Н ГОСТ 3722-60 | Шарик V 8 мм Н ГОСТ 3722-60 | |
| 71 | 700.46.11.071 | Втулка фиксатора | |
| 72 | 700.46.11.054-1 | Штуцер | |
| 73 | 700.46.11.100 | Корпус распределителя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
