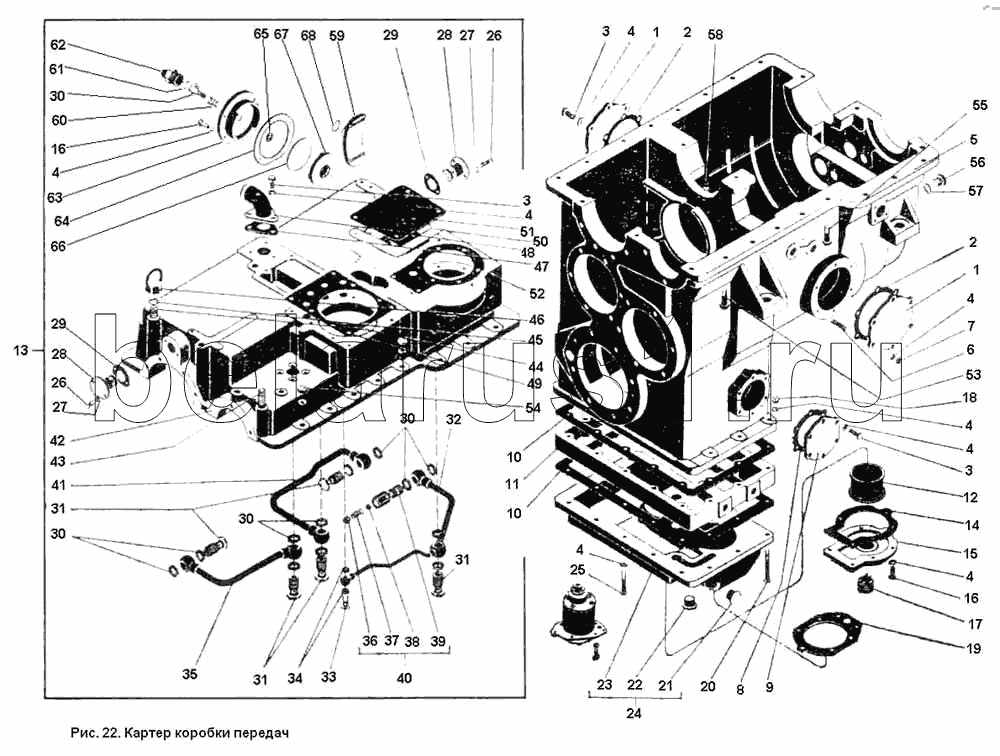

Каталог запасных частей к технике: ПТЗ К-701. Картер коробки передач
3
3
3
4
4
4
4
4
4
4
4
6
7
8
9
16
16
18
21
25
26
26
27
27
30
30
30
30
31
31
31
33
33
34
45
49
50
51
52
54
55
56
57
58
59
61
62
63
65
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | |
| 4 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | |
| 6 | Шпилька М10Х22 ГОСТ 22034-76 | Шпилька М10Х22 ГОСТ 22034-76 | |
| 7 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | |
| 8 | 700.17.01.404-02 | Прокладка | |
| 9 | 700.17.01.422 | Крышка | |
| 16 | Болт М10Х25 ГОСТ 7808-70 | Болт М10Х25 ГОСТ 7808-70 | |
| 18 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | |
| 21 | 700.17.02.017 | Заглушка | |
| 25 | Болт М10Х75 ГОСТ 7808-70 | Болт М10Х75 ГОСТ 7808-70 | |
| 26 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 | |
| 27 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 | |
| 30 | 700.17.01.413 | Прокладка | |
| 31 | 700.17.24.023-2 | Болт зажимной | |
| 33 | 700.11.00.039 | Болт зажимной | |
| 33 | Шарик БV 20.638мм Н ГОСТ 3722-60 | Шарик БV 20.638мм Н ГОСТ 3722-60 | |
| 34 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | |
| 45 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 | |
| 49 | 700.17.00.015-1 | Прокладка | |
| 50 | 700.17.00.016-1 | Прокладка | |
| 51 | 700.17.00.019 | Прокладка | |
| 52 | 700.17.00.012-1 | Прокладка | |
| 54 | Гайка М14Х1.5 ГОСТ 5927-70 | Гайка М14Х1.5 ГОСТ 5927-70 | |
| 55 | Болт М14Х1.5Х60 ГОСТ 7811-70 | Болт М14Х1.5Х60 ГОСТ 7811-70 | |
| 56 | 700.17.01.479 | Пробка | |
| 57 | Прокладка ФТ28Х34Х2 МН 3138-62 | Прокладка ФТ28Х34Х2 МН 3138-62 | |
| 58 | Штифт 12Пр22 Х25 ГОСТ 3128-70 | Штифт 12Пр22 Х25 ГОСТ 3128-70 | |
| 59 | 700.17.01.417-1 | Колодка тормозная | |
| 61 | 700.17.01.421 | Болт | |
| 62 | 700.17.01.419 | Штуцер | |
| 63 | 700.17.01.416-1 | Крышка | |
| 65 | Шайба 8.65Г ГОСТ 6402 70 | Шайба 8.65Г ГОСТ 6402 70 | |
| 67 | 700.17.01.418-1 | Поршень | |
| 68 | Кольцо V-30Х25-3 ГОСТ 18829-73 | Кольцо V-30Х25-3 ГОСТ 18829-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
