| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

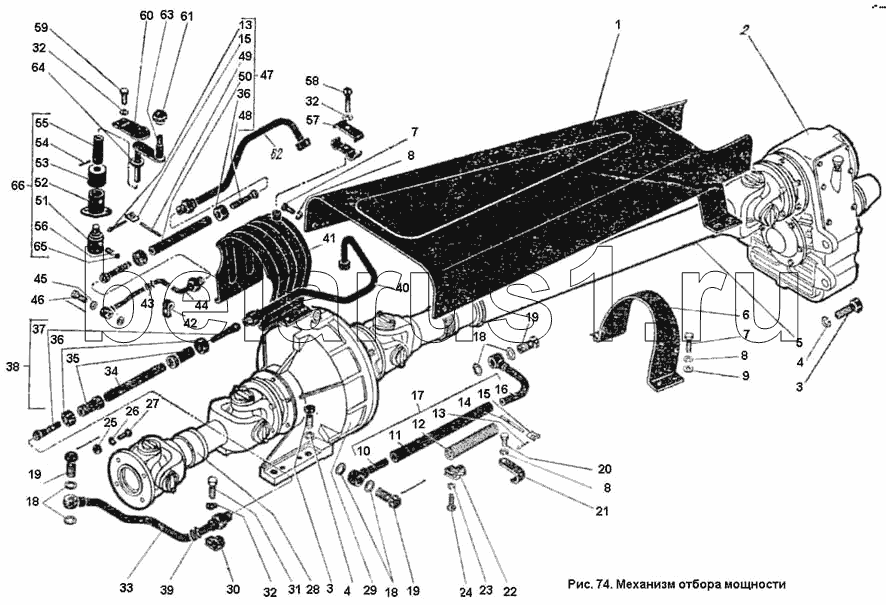

| 701.42.00.000 | 701.42.00.000 | Механизм отбора мощности | |
| 700А.42.00.000 | 700А.42.00.000 | Механизм отбора мощности | |
| 700А.42.02.000 | 700А.42.02.000 | Редуктор односкоростной | |
| 1 | 700А.42.00.040-1 | Кожух в сборе | |
| 2 | 701.42.02.000 | Редуктор односкоростной | |
| 3 | Болт М20Х55 ГОСТ 7808-70 | Болт М20Х55 ГОСТ 7808-70 | |
| 4 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 | |
| 5 | 700А.42.39.000-2 | Вал карданный | |
| 6 | 700.84.00.041 | Кожух | |
| 7 | Болт М10Х25 ГОСТ 7808-70 | Болт М10Х25 ГОСТ 7808-70 | |
| 8 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | |
| 9 | Шайба 10 ГОСТ 1137 1-78 | Шайба 10 ГОСТ 1137 1-78 | |
| 10 | 700.00.17.050-1 | Угольник поворотный в сборе | |
| 11 | Рукав 16Х25-15 ГОСТ 10362-76: L=1120 мм | Рукав 16Х25-15 ГОСТ 10362-76: L=1120 мм | |
| 12 | 700.00.17.067 | Оболочка пружинная | |
| 13 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 | |
| 14 | Лента 220 ГОСТ 503-71 | Лента 220 ГОСТ 503-71 | |
| 15 | А52426-24 | Рамка хомута ОСТ 3-408-70 | |
| 16 | 700.00.17.060-1 | Угольник поворотный в сборе | |
| 17 | 700.00.17.040-1 | Рукав в сборе | |
| 18 | 700.17.01.413 | Прокладка | |
| 19 | 700.17.24.023-2 | Болт зажимной | |
| 20 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | |
| 21 | 700.00.17.058-1 | Скоба | |
| 22 | Хомутик ХПО-30Х7 ЛК 0034-00 | Хомутик ХПО-30Х7 ЛК 0034-00 | |
| 23 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | |
| 24 | Болт М6Х20 ГОСТ 7805-70 | Болт М6Х20 ГОСТ 7805-70 | |
| 25 | Гайка М16Х1.5 ГОСТ 5927-70 | Гайка М16Х1.5 ГОСТ 5927-70 | |
| 26 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | |
| 27 | 700.22.00.013 | Болт | |
| 28 | 700А.42.38.000 | Вал карданный | |
| 29 | 700А.42.30.000 | Муфта соединительная | |
| 30 | Хомутик ХПО-20Х9 ЛК 0034-00 | Хомутик ХПО-20Х9 ЛК 0034-00 | |
| 31 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | |
| 32 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 33 | 700А.42.00.070-1 | Труба в сборе | |
| 34 | 700.17.24.051-04 | Рукав | |
| 35 | 700.42.00.016 | Муфта | |
| 36 | Гайка накидная ГН 10/12 | Гайка накидная ГН 10/12 | |
| 37 | 700.17.24.049 | Ниппель | |
| 38 | 700.17.24.370 | Рукав в сборе | |
| 39 | 700А.11.00.057-02 | Втулка | |
| 40 | 700А.42.00.060-02 | Труба в сборе | |
| 41 | 700А.42.00.010 | Кожух в сборе | |
| 42 | Хомутик ХПО-12Х9 Л К 0034-00 | Хомутик ХПО-12Х9 Л К 0034-00 | |
| 43 | 700А.11.00.057 | Втулка | |
| 44 | 700А.42.00.080-1 | Труба в сборе | |
| 45 | Прокладка ФТ12Х 18 Х 1,5 МН 3138-62 | Прокладка ФТ12Х 18 Х 1,5 МН 3138-62 | |
| 46 | 700.11.00.039 | Болт зажимной | |
| 47 | 700А.42.00.090 | Рукав в сборе | |
| 48 | 700.17.24.037 | Наконечник | |
| 49 | Лента 225 ГОСТ 503-71 | Лента 225 ГОСТ 503-71 | |
| 50 | Рукав 10Х17.5-15 ГОСТ 10362-76: L=360 мм | Рукав 10Х17.5-15 ГОСТ 10362-76: L=360 мм | |
| 51 | 700.17.19.590-1 | Втулка в сборе | |
| 52 | 700.17.19.125 | Стакан | |
| 53 | 700.17.19.126 | Колпачок | |
| 54 | Штифт 4Пр22аХ18 ГОСТ3128-70 | Штифт 4Пр22аХ18 ГОСТ3128-70 | |
| 55 | 700.17.19.640 | Втулка в сборе | |
| 56 | 700.17.17.037 | Пружина | |
| 57 | 700.34.00.019 | Скоба | |
| 58 | Болт М8Х35 ГОСТ 7811-70 | Болт М8Х35 ГОСТ 7811-70 | |
| 59 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 | |
| 60 | 700.00.17.059 | Пластина | |
| 61 | 700.37.00.011-1 | Шар | |
| 62 | 700А.42.00.060-01 | Труба в сборе | |
| 63 | 700А.42.00.100 | Рукоятка в сборе | |
| 64 | 700А.42.00.022 | Уплотнитель | |
| 65 | Шарик БV 9.525мм Н ГОСТ 3722-60 | Шарик БV 9.525мм Н ГОСТ 3722-60 | |
| 66 | 700.17.19.580-1 | Рычаг в сборе |
