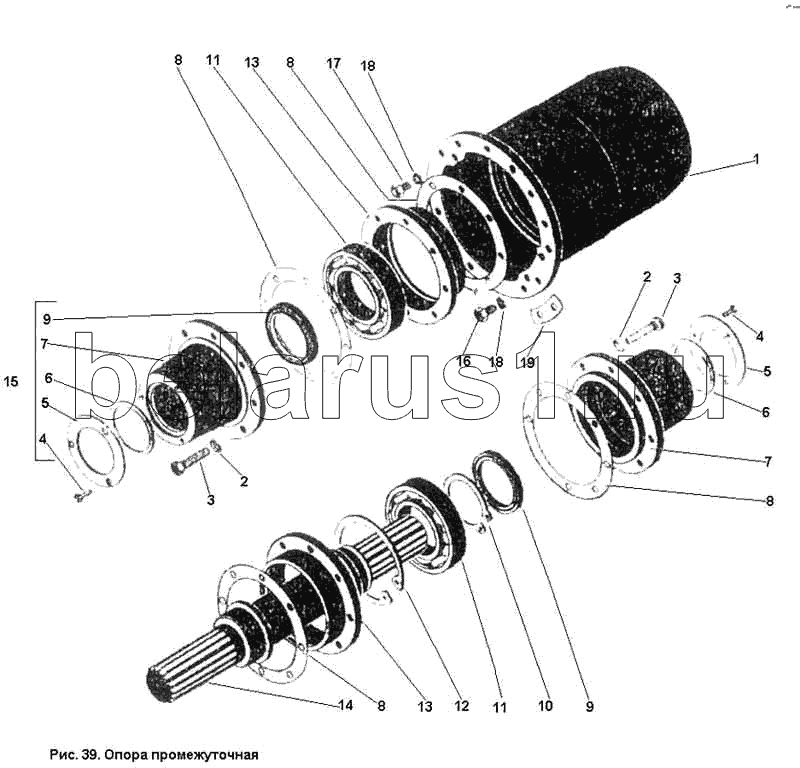

Каталог запасных частей к технике: ПТЗ К-701. Опора промежуточная
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
11
11
12
13
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.22.13.000-1 | 700А.22.13.000-1 | Опора промежуточная | |
| 1 | 700А.22.13.012 | Корпус | |
| 2 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | |
| 3 | Болт М10Х35 ГОСТ 7808-70 | Болт М10Х35 ГОСТ 7808-70 | |
| 4 | Винт М6Х12 ГОСТ 17473-72 | Винт М6Х12 ГОСТ 17473-72 | |
| 5 | 700А.22.130.18 | Кольцо | |
| 6 | 700А.22.13.014 | Кольцо уплотнительное | |
| 7 | 700А.22.13.017 | Крышка | |
| 8 | 700А.22.13.015 | Прокладка | |
| 9 | Манжета 2-85Х110-4 ОСТ 38.05146-78 | Манжета 2-85Х110-4 ОСТ 38.05146-78 | |
| 10 | Кольцо В90 ГОСТ 13942-68 | Кольцо В90 ГОСТ 13942-68 | |
| 11 | Подшипник 218 ГОСТ 8338-75 | Подшипник 218 ГОСТ 8338-75 | |
| 12 | Кольцо В160 ГОСТ 13943-68 | Кольцо В160 ГОСТ 13943-68 | |
| 13 | 700.22.13.022-1 | Стакан | |
| 14 | 700А.22.13.011-1 | Вал | |
| 15 | 700А.22.13.030 | Крышка | |
| 16 | Пробка М10Х1 ЛК 0011-00 | Пробка М10Х1 ЛК 0011-00 | |
| 17 | 700А.22.13.020 | Сапун | |
| 18 | Прокладка ФТ10Х16Х1 МН 3138-62 | Прокладка ФТ10Х16Х1 МН 3138-62 | |
| 19 | 700.22.00.015-1 | Планка стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
