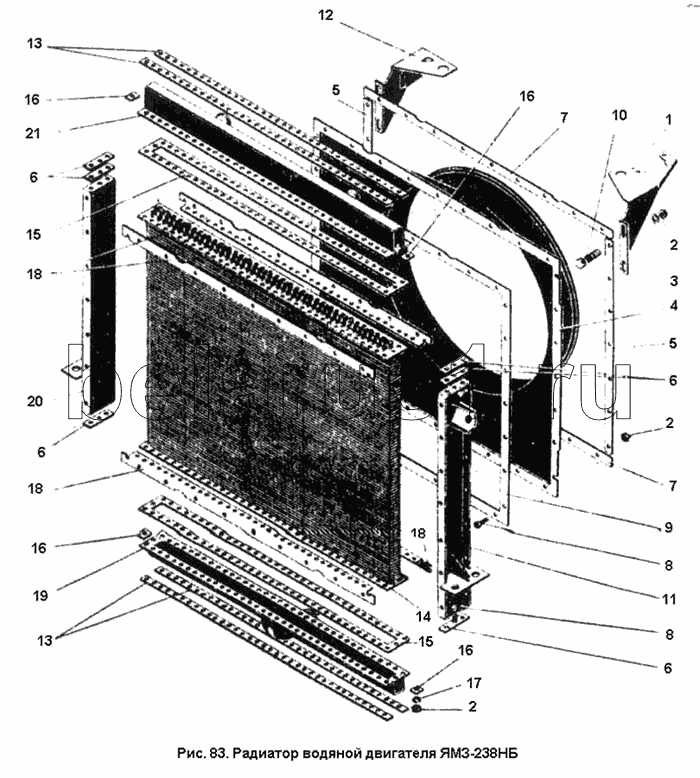

Каталог запасных частей к технике: ПТЗ К-701. Радиатор водяной двигателя ЯМЗ-238НБ
1
2
2
2
3
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
13
14
15
15
16
16
16
16
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.13.01.000-3 | 700.13.01.000-3 | Радиатор водяной | |
| 1 | 700.13.00.051 | Кронштейн левый | |
| 2 | Гайка М8.011 ГОСТ 5927-70 | Гайка М8.011 ГОСТ 5927-70 | |
| 3 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 | |
| 4 | 700.13.09.000-2 | Кожух вентилятора | |
| 5 | 700.13.00.054 | Накладка | |
| 6 | 700.13.01.036-1 | Прокладка | |
| 7 | 700.13.00.055 | Накладка | |
| 8 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | |
| 9 | 700.13.00.023 | Прокладка | |
| 10 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | |
| 11 | 700.13.01.060-2 | Боковина в сборе левая | |
| 12 | 700.13.00.049 | Кронштейн правый | |
| 13 | 700.13.01.037 | Накладка | |
| 14 | 700.13.01.020-2 | Сердцевина радиатора | |
| 15 | 700.13.01.035 | Прокладка | |
| 16 | 700.13.01.045 | Планка | |
| 17 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 18 | 700.13.01.019 | Угольник | |
| 19 | 700.13.01.120 | Бак радиатора нижний в сборе | |
| 20 | 700.13.01.070-2 | Боковина в сборе правая | |
| 21 | 700.13.01.180-1 | Бак радиатора верхний в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
