Каталог запасных частей к технике: ПТЗ К-701. Радиатор водяной двигателя ЯМЗ-240Б
1
2
3
3
4
4
4
4
5
6
7
7
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
17
18
19
20
20

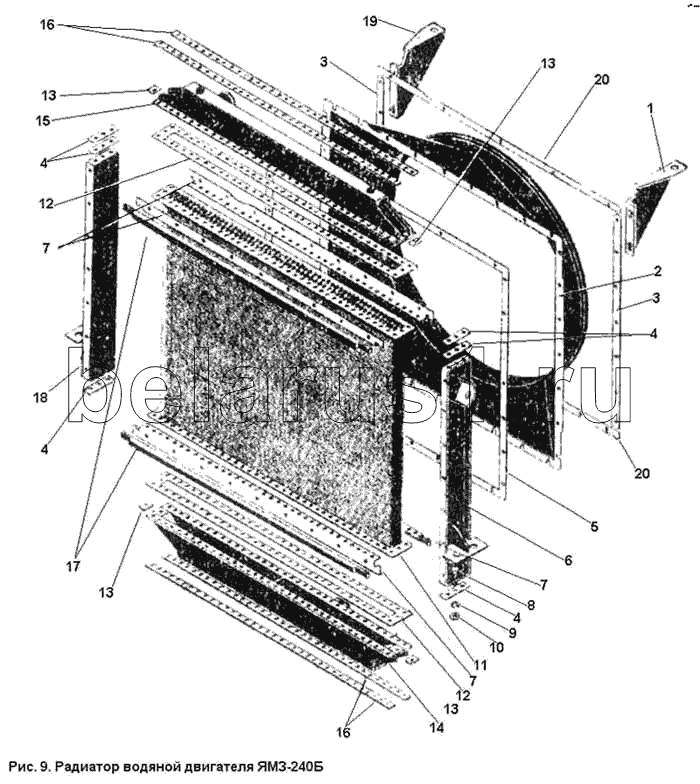

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 701.13.01.000-1 | 701.13.01.000-1 | Радиатор водяной | |
| 1 | 701.13.00.022 | Кронштейн левый | |
| 2 | 701.13.00.050 | Кожух | |
| 3 | 701.13.00.054 | Накладка | |
| 4 | 700.13.01.036-1 | Прокладка | |
| 5 | 701.13.00.025 | Прокладка | |
| 6 | 700.13.01.060-2 | Боковина в сборе левая | |
| 7 | 701.13.01.023 | Угольник | |
| 8 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | |
| 9 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 10 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | |
| 11 | 701.13.01.020-1 | Сердцевина радиатора | |
| 12 | 700.13.01.035 | Прокладка | |
| 13 | 700.13.01.045 | Планка | |
| 14 | 701.13.01.080 | Бак радиатора в сборе | |
| 15 | 701.13.01.010 | Бак радиатора в сборе | |
| 16 | 700.13.01.037 | Накладка | |
| 17 | 701.13.01.027 | Прокладка | |
| 18 | 700.13.01.070-2 | Боковина в сборе правая | |
| 19 | 701.13.00.021 | Кронштейн правый | |
| 20 | 701.13.00.017 | Накладка |
