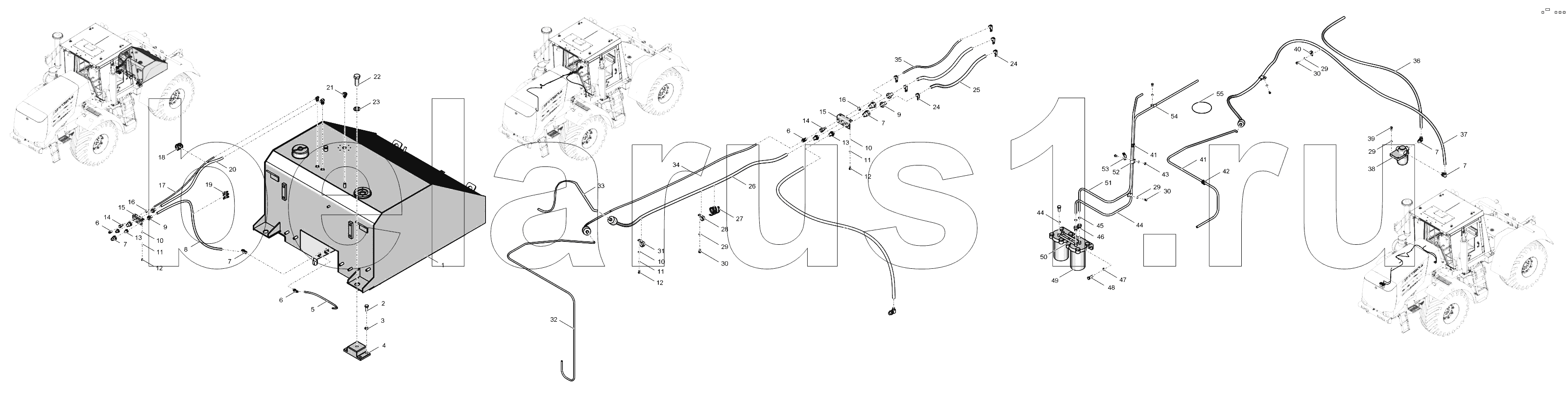

Каталог запасных частей к технике: ПТЗ К-744Р4 "Стандарт". 744Р2-1100000-5 Система питания
1
2
3
4
5
6
6
6
7
7
7
7
7
8
9
9
10
10
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 744Р1-1101000-2 | Бак топливный | |
| 2 | БолтМ16-6gх40.88.35.019 | Болт М16-6gх40.88.35.019 | |
| 3 | ШайбаD16 | Шайба | |
| 4 | АКСС-400М | Амортизатор | |
| 5 | FP86-025-RU01 | Топливопровод | |
| 6 | F951210,3-М12х1,5 | Фитинг прямой с цангой | |
| 7 | F951213-М16х1,5 | Фитинг прямой с цангой | |
| 8 | FP1512-022-RU01 | Топливопровод | |
| 9 | F260213-М16х1,5-RU01 | Переходник | |
| 10 | Шайба6.01.019 | Шайба 6.01.019 | |
| 11 | Шайба6.65Г.05 | Шайба 6.65Г.05 | |
| 12 | БолтМ6-6gх16.56.019 | Болт М6-6gх16.56.019 | |
| 13 | D2502М22х1,5-М22х1,5-М16х1,5-L=39 | Переходник | |
| 14 | 26018-М14х1,5-М12х1,5-RU01 | Переходник | |
| 15 | 744Р2-1100035 | Кронштейн | |
| 16 | 1593М14х1,5-S01 | Гайка | |
| 17 | FP86-024-RU01 | Топливопровод | |
| 18 | GS128 | Защитная лента I | |
| 19 | GS128 | Защитная лента I | |
| 20 | FP1512-023-RU01 | Топливопровод | |
| 21 | 700.42.02.050 | Сапун | |
| 22 | БолтМ27-6gх70.88.45Х019 | Болт М27-6gх70.88.45Х019 | |
| 23 | ШайбаD27 | Шайба D 27 | |
| 24 | TORRODIN301712-22/9 | Хомут червячный | |
| 25 | Рукав12х20-1,6 | Рукав 12х20-1,6 | |
| 26 | FP1512-028-RU01 | Топливопровод | |
| 27 | GS128 | Защитная лента I | |
| 28 | RSGU | Хомут обрезиненный | |
| 29 | Шайба8.65Г.05 | Шайба 8.65Г.05 | |
| 30 | БолтМ8-6gх16.56.019 | Болт М8-6gx16.56.019 | |
| 31 | RSGU | Хомут обрезиненный | |
| 32 | FP86-030-RU02 | Топливопровод | |
| 33 | FP129-031-RU02 | Топливопровод | |
| 34 | FP86-029-RU01 | Топливопровод | |
| 35 | Рукав8х16,5-1,6 | Рукав 8х16,5-1,6 | |
| 36 | FP1512-026-RU01 | Топливопровод | |
| 37 | FP1512-027-RU01 | Топливопровод | |
| 38 | HengstH11K09 | Топливоподкачивающий насос | |
| 39 | БолтМ8-6gх20.56.019 | Болт М8-6gх20.56.019 | |
| 40 | RSGU | Хомут обрезиненный | |
| 41 | FP129-032-RU02 | Топливопровод | |
| 42 | GS128 | Защитная лента I | |
| 43 | ГайкаМ8-6Н.8С.019 | Гайка М8-6Н.8С.019 | |
| 44 | FP129-021-RU01 | Топливопровод | |
| 45 | 2651М14 | Шайба уплотнительная | |
| 46 | F951101-10,3-М14х1,5-S | Болт пустотелый с цангой | |
| 47 | Шайба12.65Г.05 | Шайба 12.65Г.05 | |
| 48 | БолтМ12-6gx35.56.019 | Болт М12-6gx35.56.019 | |
| 49 | 204А-1105510-Б | Фильтр топливный грубой очистки в сборе | |
| 50 | FP108-019-RU01 | Топливопровод | |
| 51 | FP129-020-RU01 | Топливопровод | |
| 52 | RSGUDIN725711.24/20.8,4 | Хомут обрезиненный | |
| 53 | 744Р2-1100037 | Уголок | |
| 54 | RSGUDIN725711.12/20.8,4 | Хомут | |
| 55 | Стяжка4х200 | Кабельная стяжка |
