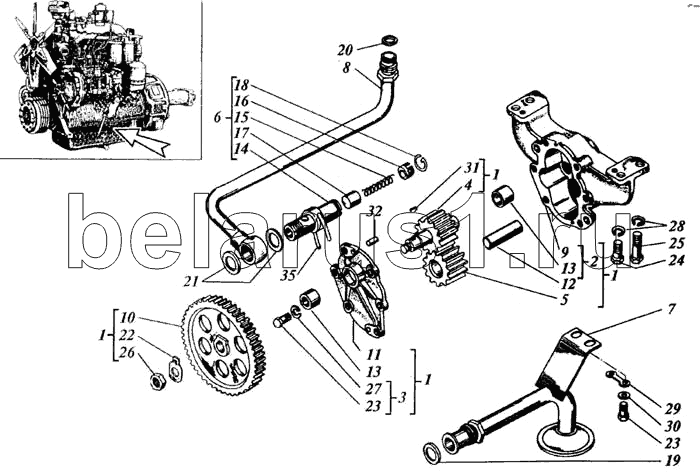

Каталог запасных частей к технике: РСМ Дон 1200. Насос масляный
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21-09С2 | Насос масляный | |
| 2 | СМД14-09С4-1А | Корпус | |
| 3 | 14-09С5 | Крышка | |
| 4 | 21-09С6 | Валик | |
| 5 | 21-09С7 | Колесо зубчатое | |
| 6 | СМД55У-09С8 | Клапан предохранительный | |
| 7 | 14-09С9-2 | Маслоприемник | |
| 8 | 11Д-09С11 | Труба к маслофильтру | |
| 9 | 14-0901-2 | Корпус | |
| 10 | 22-0904 | Колесо зубчатое | |
| 11 | 14-0902 | Крышка корпуса | |
| 12 | 14-0908 | Ось | |
| 13 | 14-0910 | Втулка | |
| 14 | 14-0912 | Корпус клапана | |
| 15 | СМД55У-0913Б | Пружина | |
| 16 | СМД55У-0914 | Втулка резьбовая | |
| 17 | У5-0915А | Клапан | |
| 18 | СМД7-0916 | Кольцо стопорное | |
| 19 | СМД55У-0926 | Прокладка | |
| 20 | СМД55У-0927 | Прокладка | |
| 21 | 14-0929 | Прокладка | |
| 22 | 14-0936А | Шайба стопорная | |
| 23 | М8-6gх20.88 | Болт | |
| 24 | М10-6gх25.88 | Болт | |
| 25 | М10-6gх40.88 | Болт | |
| 26 | М14х1,5-6Н.6 | Гайка | |
| 27 | 865Г.05 | Шайба | |
| 28 | 10Т.65Г.05 | Шайба | |
| 29 | Ш3-8,5х30 | Шайба замковая | |
| 30 | ШШС-9х20х2 | Шайба | |
| 31 | 5х6,5 | Шпонка | |
| 32 | 5h8х14 | Штифт | |
| 33 | 21-0940 | Проволока 2-0-4 L=200 мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
