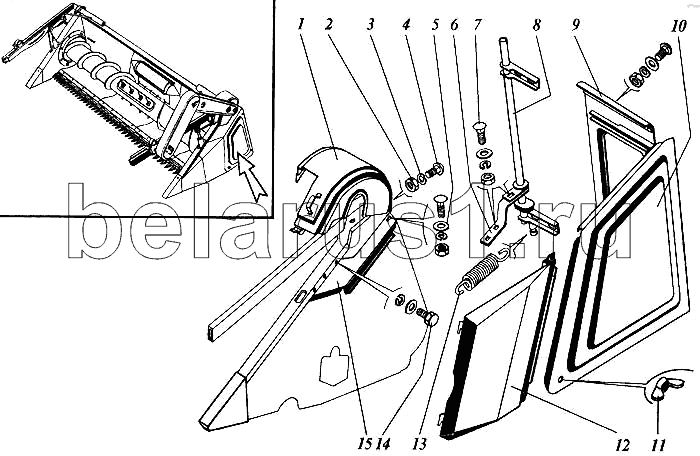

Каталог запасных частей к технике: РСМ Дон 1200Б. Щитки ограждения левой боковины жатки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518050-16530 | Кожух | |
| 2 | М8.6Н.6.019 | Гайка | |
| 3 | 8Т.65Г.019 | Шайба | |
| 4 | 8х20 | Штифт | |
| 5 | С8х1,4.01.019 | Шайба | |
| 6 | 3518050-14946 | Кронштейн | |
| 7 | М8х25 | Болт | |
| 8 | 3518050-12800А | Шарнир | |
| 9 | 3518050-12960Б | Кожух | |
| 10 | 3518050-12940А | Щит ограждения | |
| 11 | 54-2-157-02 | Гайка | |
| 12 | 3518050-16510 | Щиток | |
| 13 | 3518050-16421А | Пружина | |
| 14 | М8х20 | Болт | |
| 15 | 3518050-12200Б | Козырек верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
