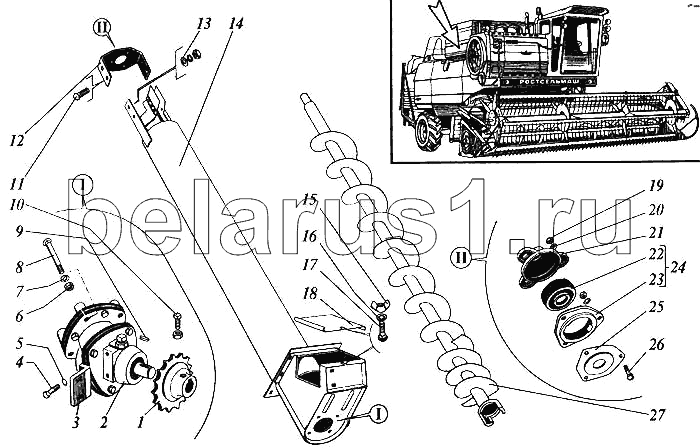

Каталог запасных частей к технике: РСМ Дон 1200Б. Шнек зерновой наклонный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.47.260 | Звездочка z-32 t-19,05 мм | |
| 2 | РСМ-10.01.47.100Б | Редуктор | |
| 3 | РСМ-10.01.47.423Б | Кронштейн | |
| 4 | М8-6gх16.88.35.019 | Болт | |
| 5 | 8Т.65Г.019 | Шайба | |
| 6 | М10-6Н.6.019 | Гайка | |
| 7 | 10Т.65Г.019 | Шайба | |
| 8 | М10х80 | Болт | |
| 9 | 8х7х40 | Шпонка | |
| 10 | М10х15.22Н | Винт | |
| 11 | М10х25 | Болт | |
| 12 | РСМ-10.01.47.435 | Накладка | |
| 13 | С10х2,0.01.019 | Шайба | |
| 14 | РСМ-10.01.47.160В | Кожух шнека | |
| 15 | 54-2-157-01 | Гайка | |
| 16 | С10х3,0.01.019 | Шайба | |
| 17 | М8х25 | Болт | |
| 18 | РСМ-10.01.47.180 | Крышка | |
| 19 | М8-6Н.6.019 | Гайка | |
| 20 | С8х1,4.01.019 | Шайба | |
| 21 | РСМ-10.01.47.011 | Колпачок | |
| 22 | 1680205К10С27 | Подшипник | |
| 23 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 | |
| 24 | Н.027.01.030 | Опора | |
| 25 | А54-43758 | Крышка | |
| 26 | М8х45 | Болт | |
| 27 | РСМ-10.01.47.170Б | Шнек |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
