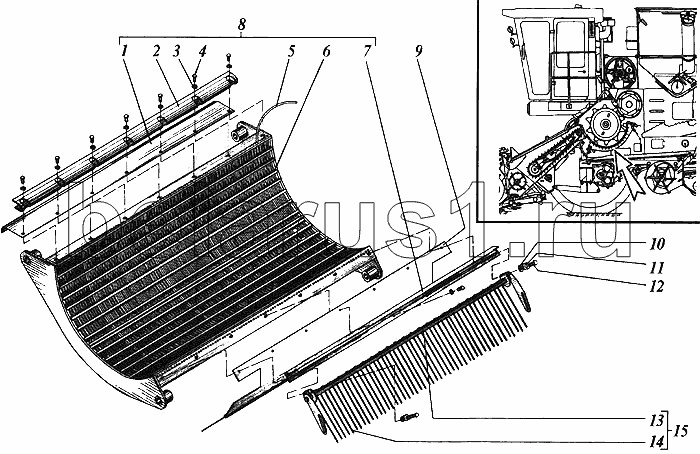

Каталог запасных частей к технике: РСМ Дон 1500А. Подбарабанье
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.19.403А | Щиток | |
| 2 | РСМ-10.01.19.402 | Щиток | |
| 3 | 10Т.65Г.019 | Шайба | |
| 4 | М10-8gх25.88.35.019 | Болт | |
| 5 | РСМ-10.01.19.601 | Пруток | |
| 6 | РСМ-10.01.19.010А | Каркас подбарабанья | |
| 7 | РСМ-10.01.19.401А | Надставка | |
| 8 | РСМ-10.01.19.060 | Подбарабанье | |
| 9 | РСМ-10.01.19.030А | Щиток | |
| 10 | С10х2.01.019 | Шайба | |
| 11 | РСМ-10.01.19.512А | Шайба стопорная | |
| 12 | М10-8gх70.88.35.019 | Болт | |
| 13 | РСМ-10.01.19.050 | Каркас решетки | |
| 14 | РСМ-10.01.19.602 | Палец | |
| 15 | РСМ-10.01.19.020 | Решетка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
