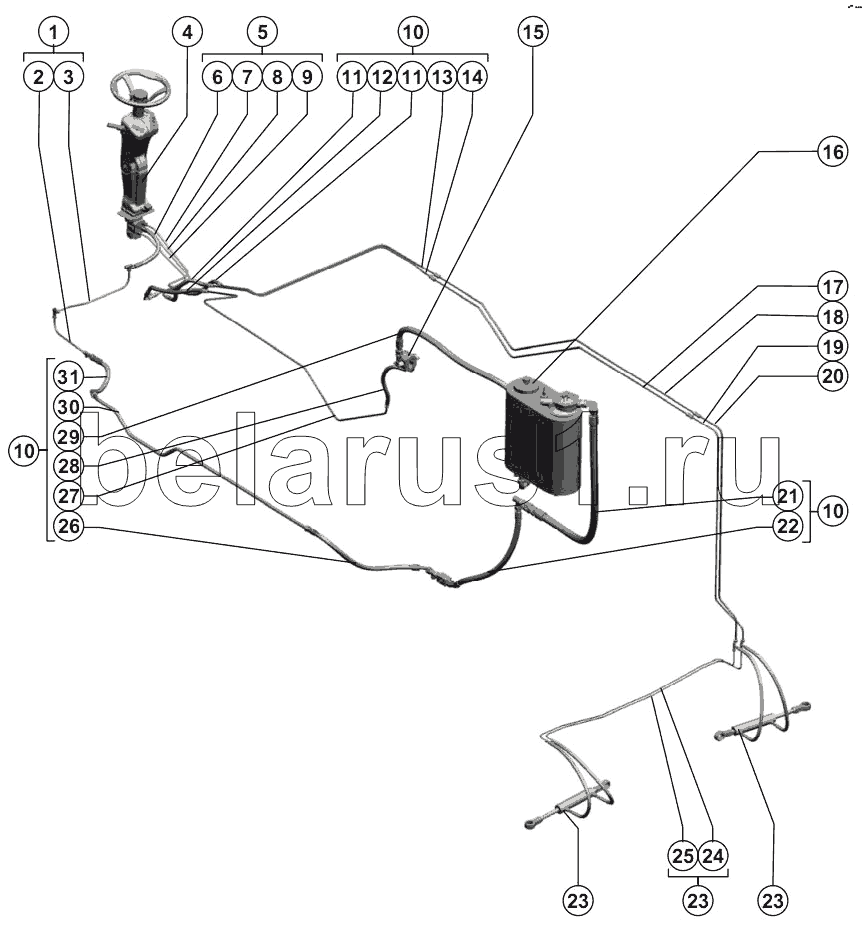

Каталог запасных частей к технике: РСМ-101 "Вектор". Гидросистема рулевого управления
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101.09.77.000 | Гидрооборудование площадки входа | |
| 2 | 101.09.77.010 | Трубопровод | |
| 3 | 101.09.77.020 | Трубопровод | |
| 4 | 101.26.13.000 | Колонка рулевая | |
| 5 | 101.09.86.000 | Гидрооборудование рабочего места | |
| 6 | РВД 12.А2.А2.410.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.А2.А2.410.21/63 ТУ 4791-001-00166887-2002 | |
| 7 | 101.09.86.030 | Трубопровод | |
| 8 | 101.09.86.020 | Трубопровод | |
| 9 | 101.09.86.010 | Трубопровод | |
| 10 | 101.09.71.000 | Гидрооборудование агрегата молотильного | |
| 11 | РВД 12.Б2.Б2.560.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.Б2.Б2.560.21/63 ТУ 4791-001-00166887-2002 | |
| 12 | РВД 12.Б2.А3.660.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.Б2.А3.660.21/63 ТУ 4791-001-00166887-2002 | |
| 13 | 101.09.81.170 | Трубопровод | |
| 14 | 101.09.81.160 | Трубопровод | |
| 15 | 101.09.85.070 | Тандем насосов | |
| 16 | 101.09.80.110 | Гидробак | |
| 17 | 101.09.80.180 | Трубопровод | |
| 18 | 101.09.80.170 | Трубопровод | |
| 19 | 101.09.80.090 | Трубопровод | |
| 20 | 101.09.80.080 | Трубопровод | |
| 21 | Рукав армированный | Рукав армированный | |
| 22 | Рукав армированный | Рукав армированный | |
| 23 | 101.09.72.000 | Гидрооборудование шасси | |
| 24 | 101.09.82.030 | Трубопровод | |
| 25 | 101.09.82.040 | Трубопровод | |
| 26 | Рукав армированный | Рукав армированный | |
| 27 | 101.09.81.010 | Трубопровод | |
| 28 | РВД 12.Б2.А3.460.21/63 ТУ 4791-001-00166887-2002 | РВД. 12.Б2.А3.460.21/63 ТУ 4791-001-00166887-2002 | |
| 29 | Рукав армированный | Рукав армированный | |
| 30 | 101.09.71.050 | Трубопровод | |
| 31 | Рукав армированный | Рукав армированный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
