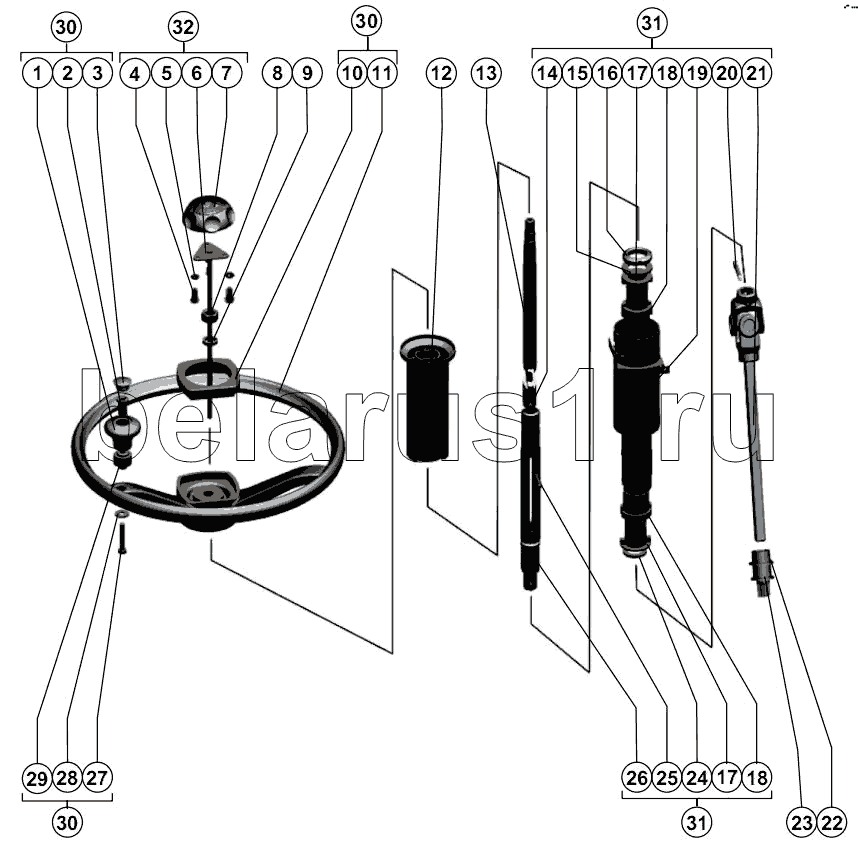

Каталог запасных частей к технике: РСМ-101 "Вектор". Колонка рулевая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.04.13.031 | Рукоятка | |
| 2 | 101.06.13.616 | Ось | |
| 3 | РСМ-10.02.02.011 | Заглушка | |
| 4 | Винт В М5-6gх10.48.019 ГОСТ17473-80 | Винт В М5-6gх10.48.019 ГОСТ17473-80 | |
| 5 | Шайба 5Т 65Г 019 ГОСТ 6402-70 | Шайба 5Т 65Г 019 ГОСТ 6402-70 | |
| 6 | 101.06.13.100 | Ось | |
| 7 | 101.06.13.002 | Головка | |
| 8 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 10 | 101.06.13.005 | Накладка | |
| 11 | 101.06.13.022 | Колесо рулевое | |
| 12 | 101.06.13.001 | Чехол | |
| 13 | 101.06.13.803 | Вал рулевой | |
| 14 | А63.01.201 | Хвостовик вала | |
| 15 | Шайба С27х3.9.01.019 ГОСТ 11371-78 | Шайба С27х3.9.01.019 ГОСТ 11371-78 | |
| 16 | Гайка М30х1.5-6Н.05.019 ГОСТ 11871-88 | Гайка М30х1.5-6Н.05.019 ГОСТ 11871-88 | |
| 17 | РСМ-10.04.13.003 | Втулка | |
| 18 | РСМ-10.04.13.005 | Виброизолятор | |
| 19 | 101.26.13.090 | Стойка | |
| 20 | Шплинт 6.3х36.019 ГОСТ 397-79 | Шплинт 6.3х36.019 ГОСТ 397-79 | |
| 21 | Шарнир с валом 01.005.2100-00.0011 ТУ 23.2.2107-89 | Шарнир с валом 01.005.2100-00.0011 ТУ 23.2.2107-89 | |
| 22 | 101.06.13.421 | Шайба | |
| 23 | 101.06.13.070 | Насадка | |
| 24 | Шайба С.22х3.9.01.019 ГОСТ 11371-78 | Шайба С.22х3.9.01.019 ГОСТ 11371-78 | |
| 25 | Штифт 8m6х36 ГОСТ 3128-70 | Штифт 8m6х36 ГОСТ 3128-70 | |
| 26 | 101.06.13.130 | Вал | |
| 27 | Болт М8-6gх60.88.35.019 ГОСТ 7798-70 | Болт М8-6gх60.88.35.019 ГОСТ 7798-70 | |
| 28 | Шайба С8.01.019 ГОСТ 6958-78 | Шайба С8.01.019 ГОСТ 6958-78 | |
| 29 | 101.06.13.615 | Втулка | |
| 30 | 101.06.13.110 | Колесо рулевое | |
| 31 | 101.26.13.010 | Вал рулевой | |
| 32 | 101.06.13.040 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
