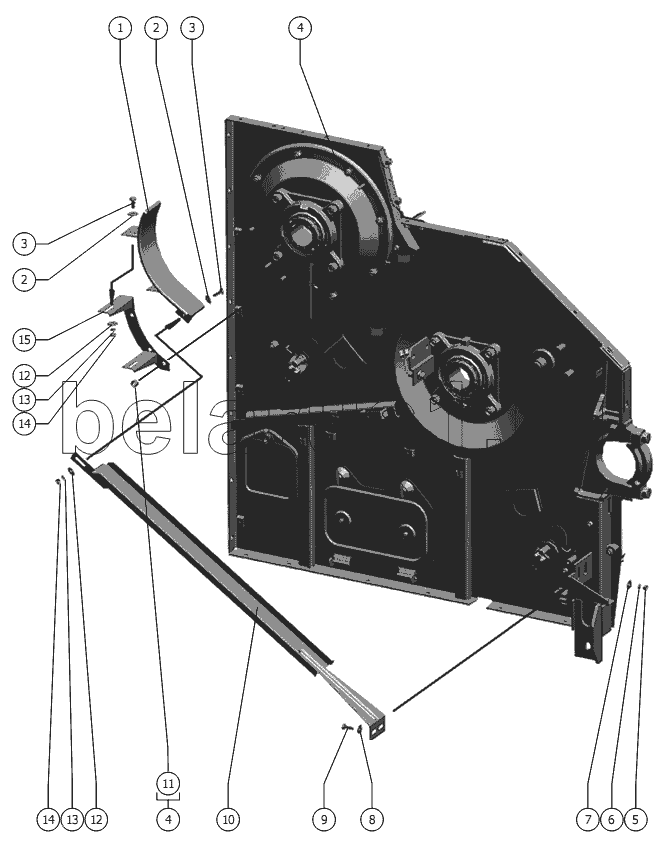

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант). Установка кожухов
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.01.22.070В | Кожух | |
| 2 | С.12.01.019 ГОСТ 11371-78 | Шайба | |
| 3 | М8х20.46.019 ГОСТ 7802-81 | Болт | |
| 4 | 101.01.15.000 | Секция молотилки передняя | |
| 5 | М10-6H.6.019 ГОСТ 5915-70 | Гайка | |
| 6 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 7 | С.10.01.019 ГОСТ 11371-78 | Шайба | |
| 8 | С.14х5.01.019 ГОСТ 11371-78 | Шайба | |
| 9 | М10х30.46.019 ГОСТ 7802-81 | Болт | |
| 10 | РСМ-10.01.22.160 | Кожух охватывающий | |
| 11 | М12-6Н.6.019 ГОСТ5915-70 | Гайка | |
| 12 | С.8.01.019 ГОСТ 11371-78 | Шайба | |
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба | |
| 14 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 15 | РСМ-10-01.22.220 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
