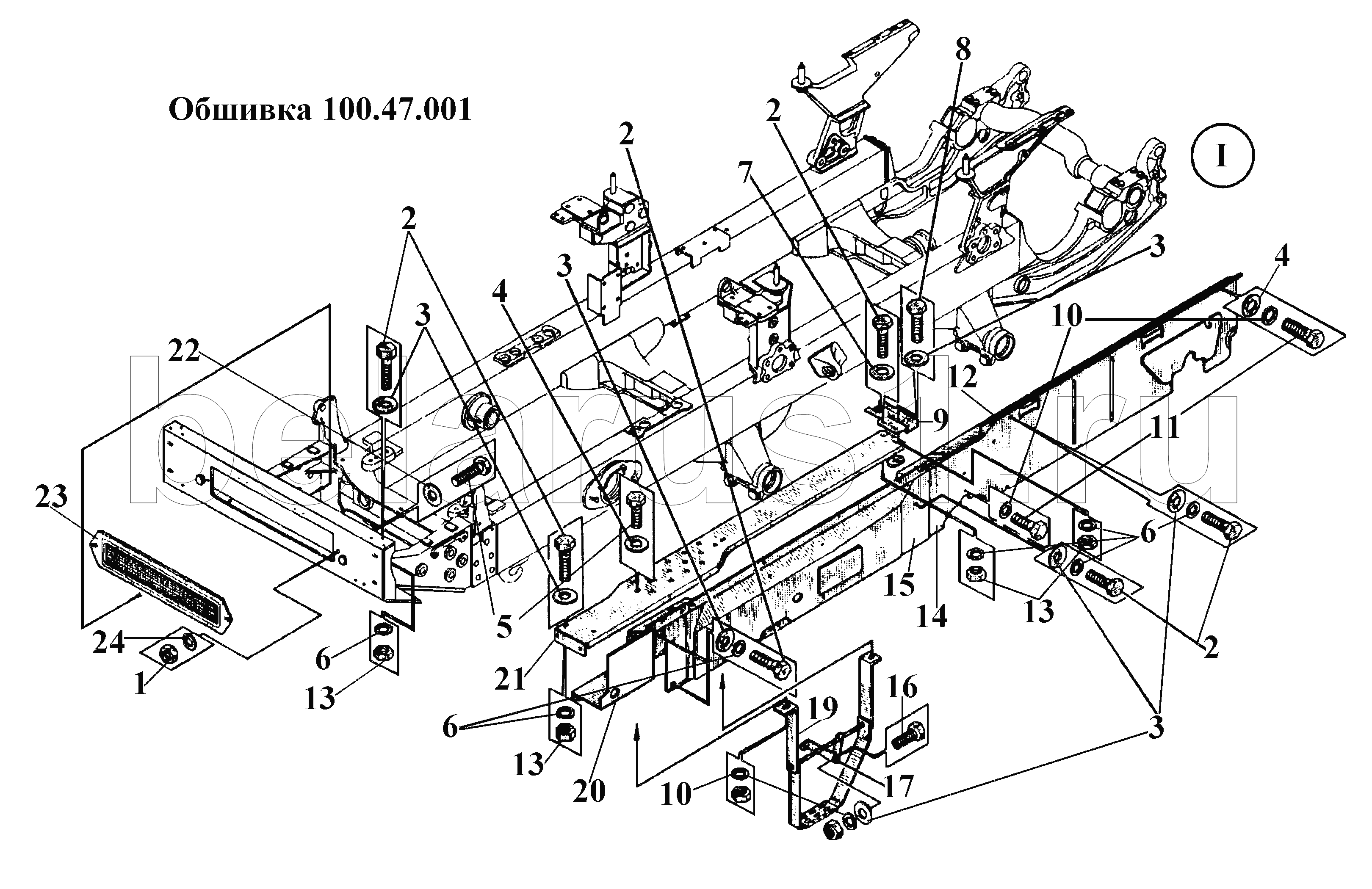

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обшивка 100.47.001 (2)
M10-6gx25.88.35.029
1
2
2
2
2
3
3
3
3
4
4
6
6
6
7
8
9
10
10
11
12
13
13
13
14
15
16
17
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.01.10кп.0215 | 12.01.10кп.0215 | Шайба | |
| 180.47.0210-10 | 180.47.0210-10 | Решетка бампера | |
| 8.01.10кп.0215 | 8.01.10кп.0215 | Шайба | |
| 180.47.0208-10 | 180.47.0208-10 | Щека нижняя левая | |
| М12-6Н.6.016 | М12-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 180.47.383-20 | 180.47.383-20 | Кронштейн | |
| 180.47.383-10 | 180.47.383-10 | Кронштейн | |
| 180.47.0131-20 | 180.47.0131-20 | Подножка | |
| 180.47.0131-10 | 180.47.0131-10 | Подножка | |
| М12-6Н.6.029 | М12-6Н.6.029 | Гайка | |
| 10.01.10кп.0215 | 10.01.10кп.0215 | Шайба | |
| M6-6gx20.88.35.029 | M6-6gx20.88.35.029 | Болт | |
| М8-6Н.6.029 | М8-6Н.6.029 | Гайка | |
| M8-6gx20.88.35.029 | M8-6gx20.88.35.029 | Болт | |
| M8-6gx20.88.35.016 | M8-6gx20.88.35.016 | Болт | |
| 180.47.0210-20 | 180.47.0210-20 | Решетка бампера | |
| 180.47.0208-20 | 180.47.0208-20 | Щека нижняя левая | |
| 100-47.02.04-10 | 100-47.02.04-10 | Лист средний левый | |
| М10-6Н.6.029 | М10-6Н.6.029 | Гайка | |
| 100.47.375-20 | 100.47.375-20 | Лист задний левый | |
| 100.47.365-10 | 100.47.365-10 | Лист передний левый | |
| 100.47.02.04-20 | 100.47.02.04-20 | Лист средний левый | |
| 100.47.375-10 | 100.47.375-10 | Лист задний левый | |
| M10-6gx25.88.35.029 | M10-6gx25.88.35.029 | Болт | |
| 180.47.254-20 | 180.47.254-20 | Пластина | |
| 180.47.254-10 | 180.47.254-10 | Пластина | |
| 180.47.367-10 | 180.47.367-10 | Крыло левое | |
| 180.47.367-20 | 180.47.367-20 | Крыло левое | |
| M12-6gx30.88.35.029 | M12-6gx30.88.35.029 | Болт | |
| 180.47.381-10 | 180.47.381-10 | Кронштейн левый | |
| 180.47.381-20 | 180.47.381-20 | Кронштейн левый | |
| M12-6gx20.88.35.029 | M12-6gx20.88.35.029 | Болт | |
| 1 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 2 | M6-6gx20.88.35.016 | Болт | |
| 3 | 10.01.10кп.013 | Шайба | |
| 4 | 12.01.10кп.013 | Шайба | |
| 6 | 10.65Г.05 | Шайба ГОСТ 6402-70 | |
| 7 | 180.47.254 | Пластина | |
| 8 | M10-6gx25.88.35.016 | Болт | |
| 9 | 180.47.381 | Кронштейн левый | |
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 11 | M12-6gx20.88.35.016 | Болт | |
| 12 | 100.47.375 | Лист задний левый | |
| 13 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 | |
| 14 | 100.47.02.04 | Лист средний левый | |
| 15 | 100.47.365 | Лист передний левый | |
| 16 | M12-6gx30.88.35.016 | Болт | |
| 17 | 180.47.383 | Кронштейн | |
| 19 | 180.47.0131 | Подножка | |
| 20 | 180.47-0208 | Щека нижняя левая | |
| 21 | 180.47.367 | Крыло левое | |
| 22 | 8.01.10кп.013 | Шайба | |
| 23 | 180.47.0210 | Решетка бампера | |
| 24 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
