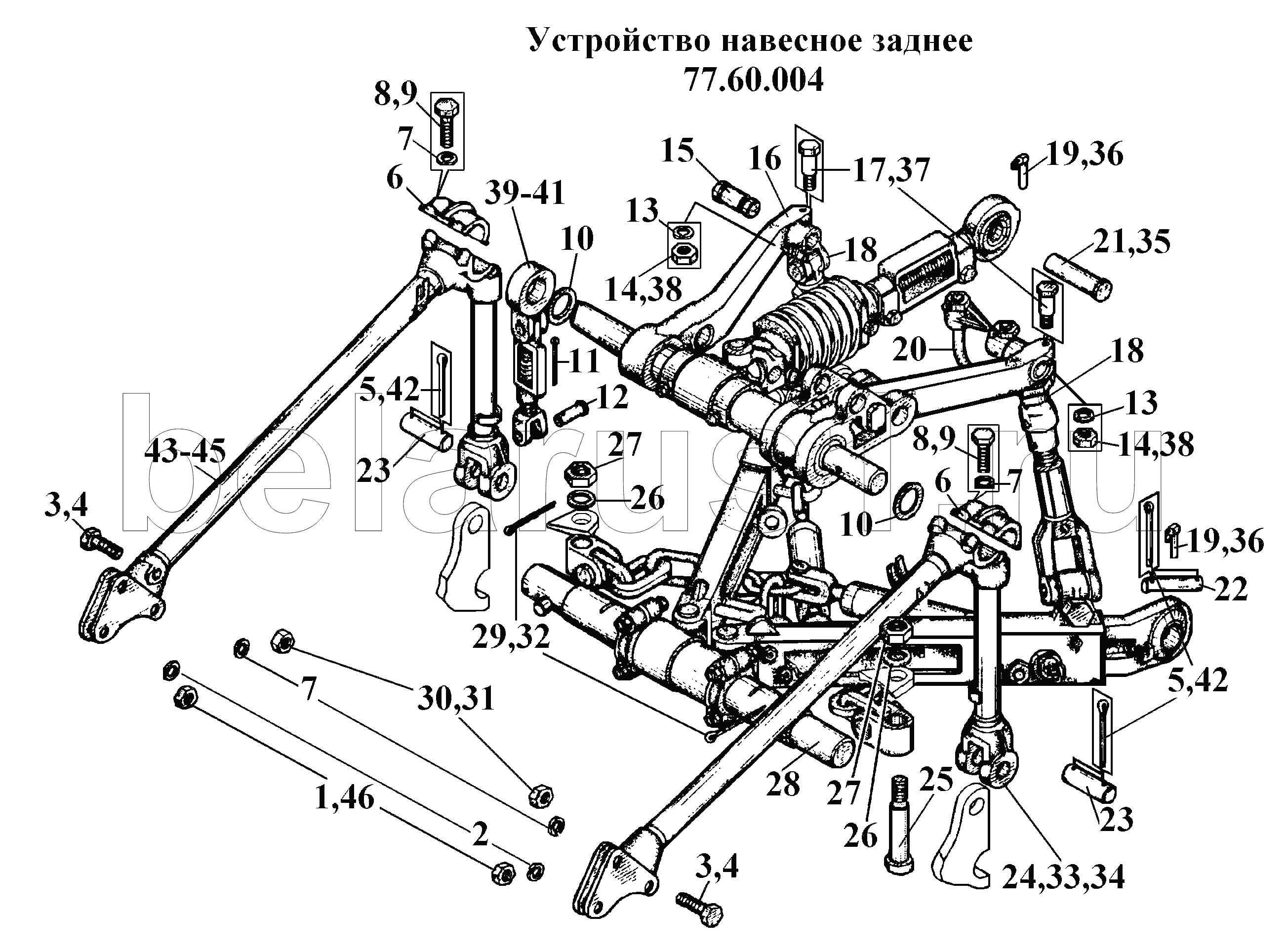

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Устройство навесное заднее 77.60.004
1
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
16
17
18
18
19
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
41
42
42
43
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.60.075-12 | 77.60.075-12 | Подъемник (поз. 16) | |
| 162.60.063-20 | 162.60.063-20 | Ось тяговая (поз. 28) | |
| 162.60.063-22 | 162.60.063-22 | Ось тяговая (поз. 28) | |
| 162.60.029-20 | 162.60.029-20 | Фиксатор (поз. 20) | |
| 77.60.104А-10 | 77.60.104А-10 | Крышка (поз. 6) | |
| 27.01.08кп.0215 | 27.01.08кп.0215 | Шайба | |
| 77.60.104А-20 | 77.60.104А-20 | Крышка (поз. 6) | |
| 162.60.063-10 | 162.60.063-10 | Ось тяговая (поз. 28) | |
| М27х2-7Н.04.029 | М27х2-7Н.04.029 | Гайка (поз. 27) | |
| 162.60.063-12 | 162.60.063-12 | Ось тяговая (поз. 28) | |
| 6,3x36.029 | 6,3x36.029 | Шплинт | |
| 162.60.029-10 | 162.60.029-10 | Фиксатор (поз. 20) | |
| 77.60.150-2-10 | 77.60.150-2-10 | Палец (поз. 25) | |
| 77.60.075-22 | 77.60.075-22 | Подъемник (поз. 16) | |
| 77.60.169-20 | 77.60.169-20 | Шайба (поз.10) | |
| 77.60.075-13 | 77.60.075-13 | Подъемник (поз. 16) | |
| 77.60.074-10 | 77.60.074-10 | Фаска (поз. 18) | |
| 77.60.075-23 | 77.60.075-23 | Подъемник (поз. 16) | |
| 77.60.074-20 | 77.60.074-20 | Фаска (поз. 18) | |
| 77.60.150-2-20 | 77.60.150-2-20 | Палец (поз. 25) | |
| 1 | М10-7Н.6.016 | Гайка | |
| 2 | 20Т.65Г.05 | Шайба ГОСТ 6402-70 | |
| 3 | 77.60.196 | Болт | |
| 4 | 77.60.196-20 | Болт | |
| 5 | 8x50.016 | Шплинт | |
| 6 | 77.60.104А | Крышка | |
| 7 | 20.65Г.05 | Шайба ГОСТ 6402-70 | |
| 8 | M20-6gx50.58.016 | Болт | |
| 9 | M20-6gx 50.58.029 | Болт | |
| 10 | 77.60.169 | Шайба | |
| 11 | 6,3x36.016 | Шплинт | |
| 12 | 77.60.165 | Палец серьги раскоса | |
| 13 | 14.65Г.05 | Шайба ГОСТ 6402-70 | |
| 14 | М14-7Н.6.016 | Гайка | |
| 15 | 162.60.137 | Палец | |
| 16 | 77.60.075-02 | Подъемник | |
| 17 | 77.60.174 | Болт рычагов | |
| 18 | 77.60.074 | Фаска | |
| 19 | 162.60.032 | Чека | |
| 20 | 162.60.029 | Фиксатор | |
| 21 | 77.60.158 | Палец верхней тяги | |
| 22 | 77.60.146 | Палец | |
| 23 | 77.60.236 | Палец | |
| 24 | К77.60.012А | Стойка | |
| 25 | 77.60.150-2 | Шайба упорная | |
| 26 | 27.01-08кп | Шайба | |
| 27 | М27х2-7Н.04.016 | Гайка | |
| 28 | 162.60.063 | Ось тяговая | |
| 29 | 5x50.016 | Шплинт | |
| 30 | М20-2Н.04.016 | Гайка | |
| 31 | М20-2Н.04.029 | Гайка | |
| 32 | 5x50.029 | Шплинт | |
| 33 | К77.60.012А-10 | Стойка | |
| 34 | К77.60.012А-20 | Стойка | |
| 35 | 77.60.158-1 | Палец | |
| 36 | 162.60.032-20 | Чека | |
| 37 | 77.60.174-20 | Болт | |
| 38 | М14-7Н.6.029 | Гайка | |
| 39 | 77.60.042 | Стяжка | |
| 40 | 77.60.042-10 | Стяжка | |
| 41 | 77.60.042-20 | Стяжка | |
| 42 | 8x50.029 | Шплинт | |
| 43 | К77.60.011Б | Стойка | |
| 44 | К77.60.011Б-10 | Стойка | |
| 45 | К77.60.011Б-20 | Стойка | |
| 46 | М10-7Н.6.029 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
